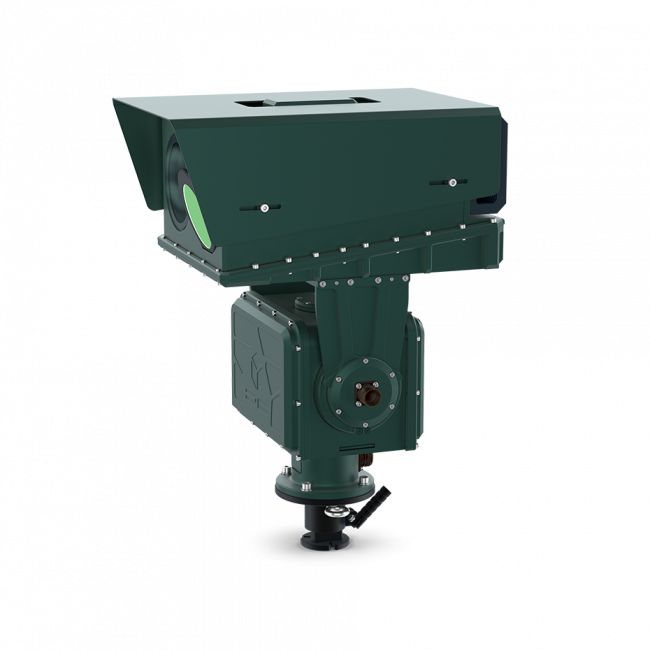

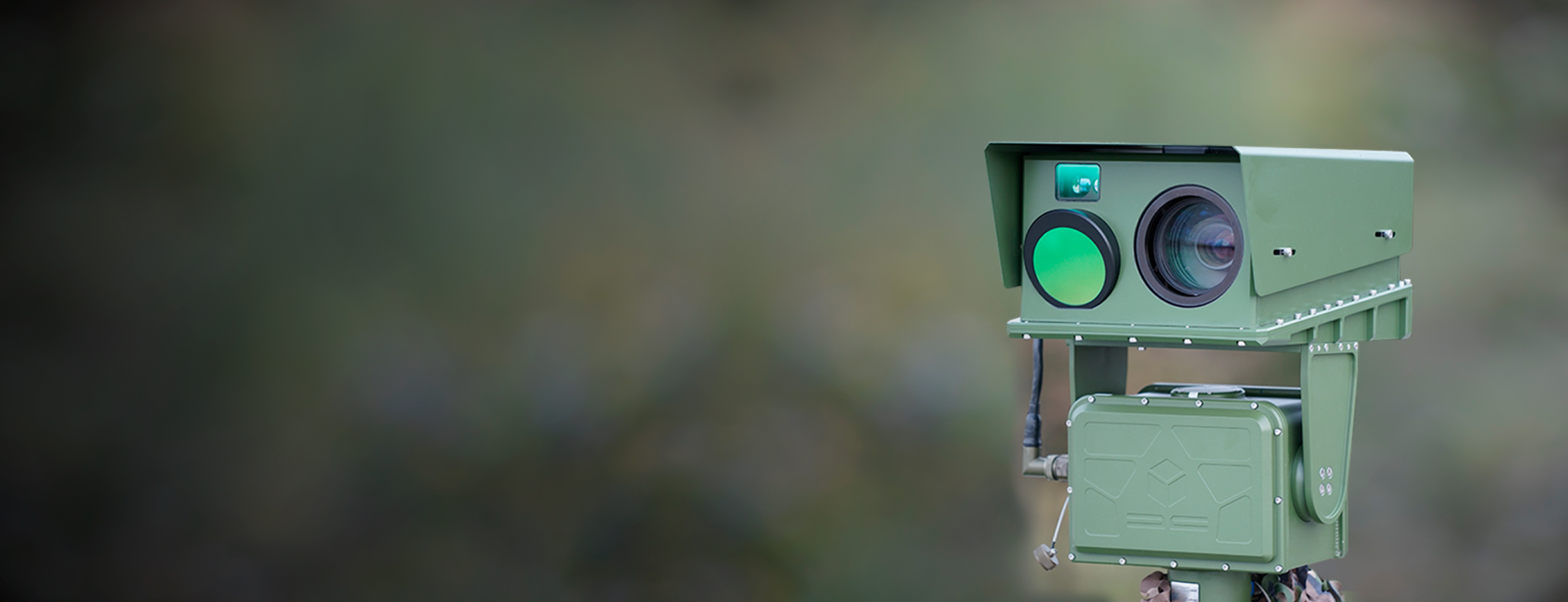

Модуль оптико-електронного спостереження

СИЧ М30

360°

Призначення

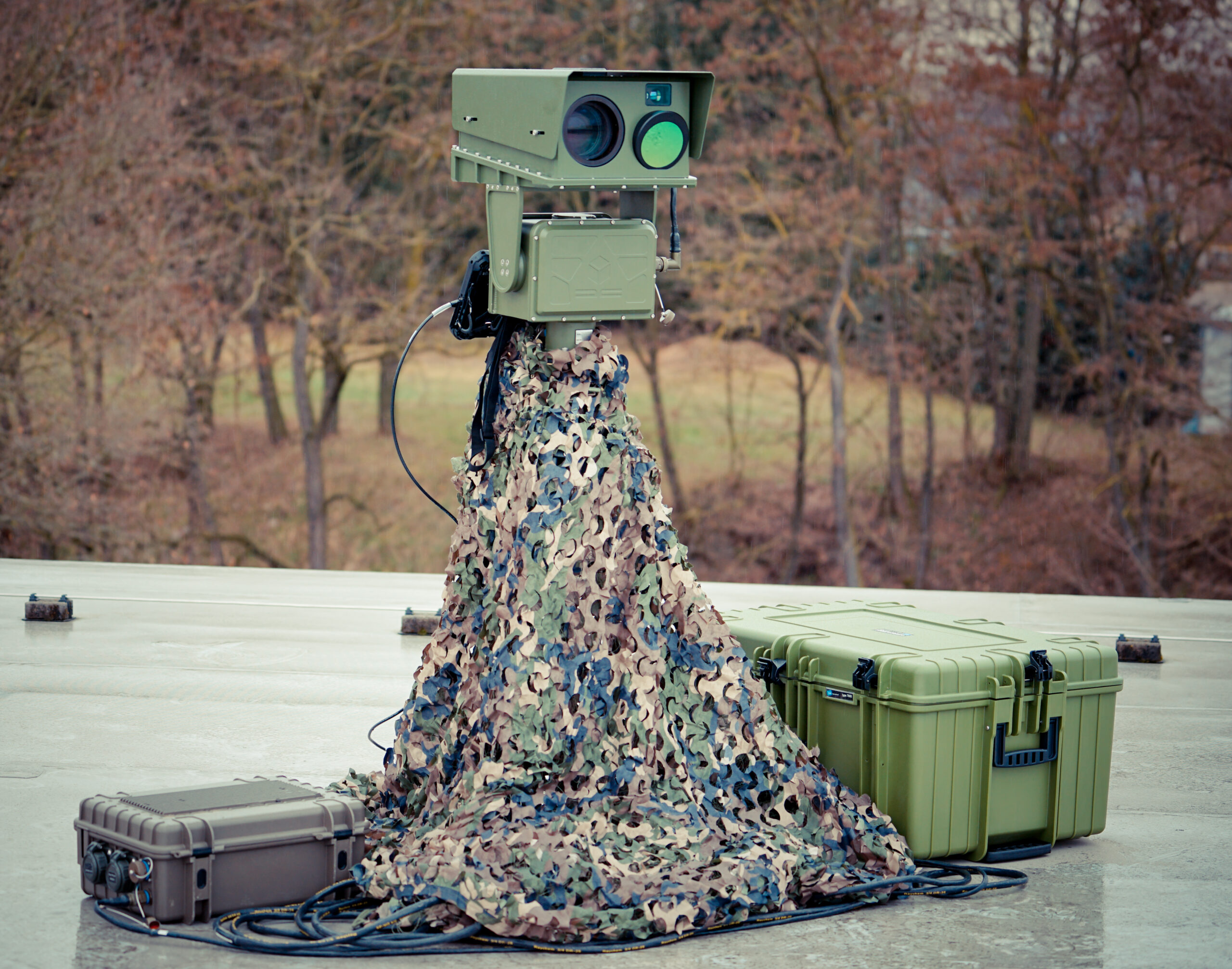

Модуль оптико-електронного спостереження СИЧ М30 (далі – Модуль) призначений для цілодобового моніторингу місцевості, пошуку статичних і рухомих теплоконтрастних цілей, визначення координат та дальності до об’єктів в умовах рельєфу місцевості при будь-якій освітленості та за умов обмеженого бачення (дим, туман тощо). Модуль використовується як автономний прилад, що встановлений на тринозі або стаціонарно на щоглі, або автомобілі.

Особливість

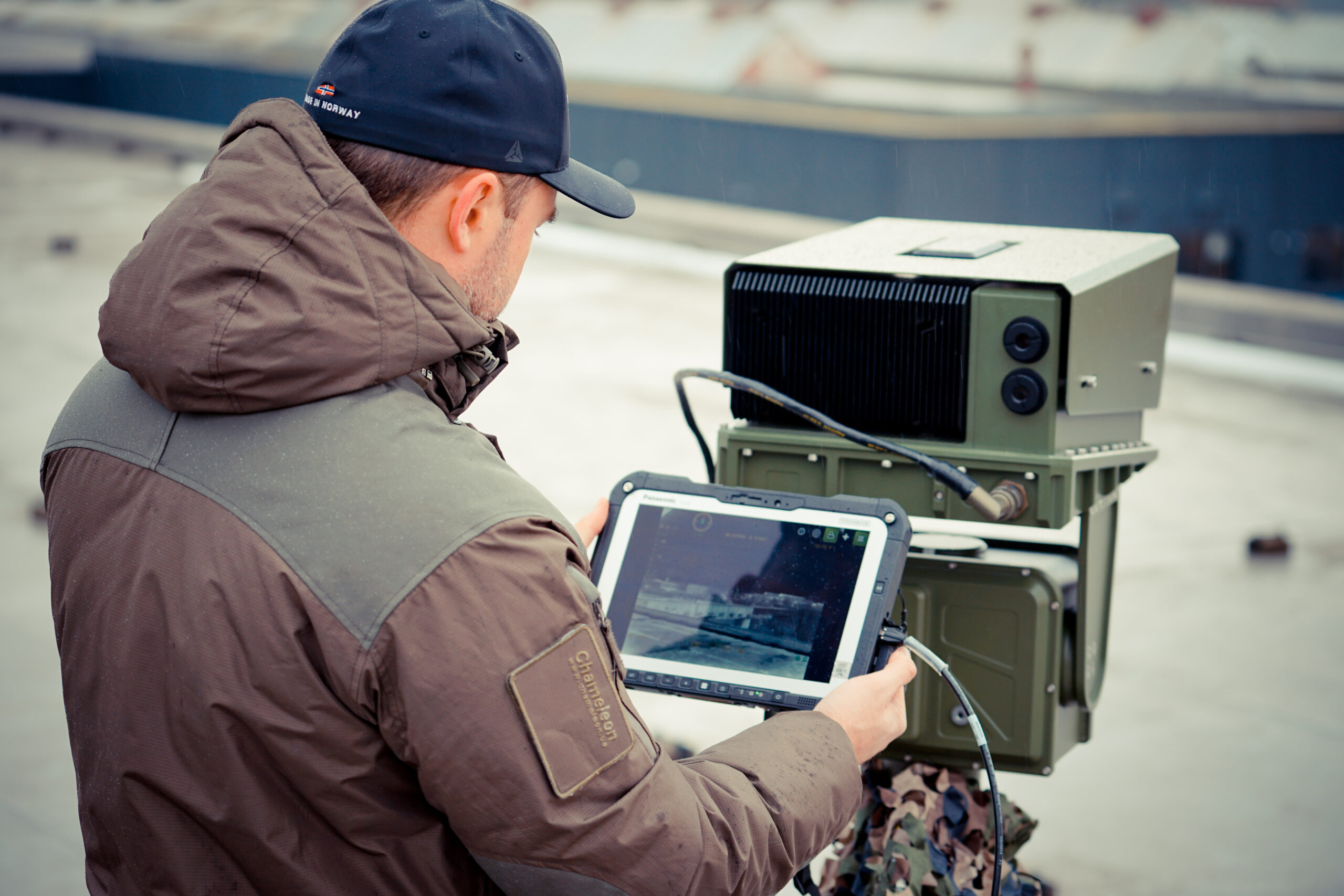

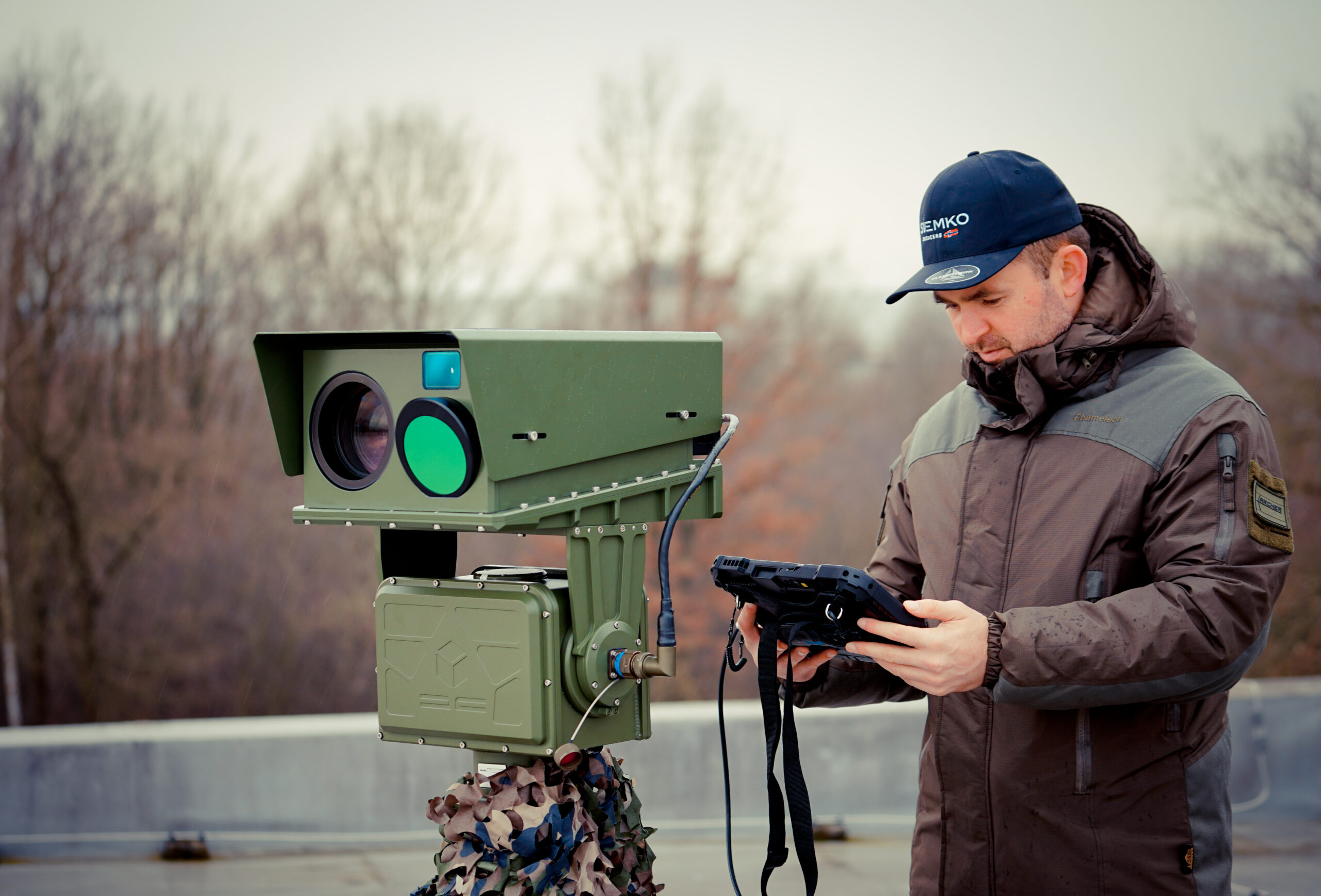

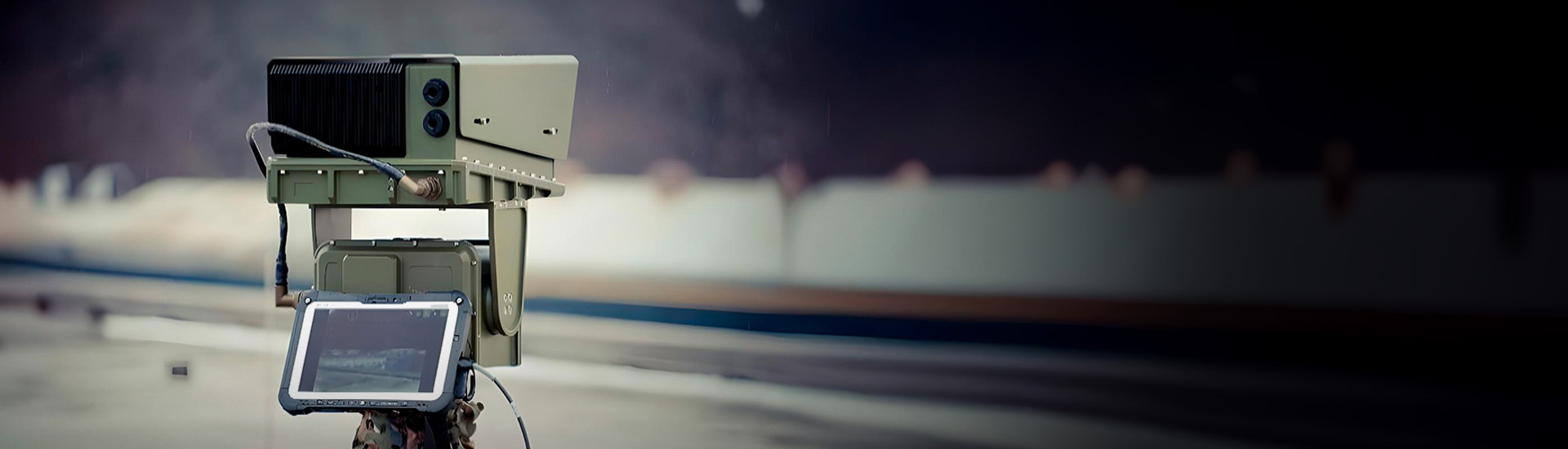

Модуль управляється дистанційно з планшета за допомогою оператора, який знаходиться в захищеному місці. На планшеті відображається відео з телевізійних і теплових модулів, електронна карта місцевості із зазначенням місця розташування виявленої цілі (координати, дистанції), а також режими і параметри роботи модуля. Всі отримані дані про дальність і координати виявлених цілей автоматично зберігаються і можуть передаватися в режимі реального часу на командний пункт і системи вогню. Сфери застосування модуля – виявлення транспортних засобів наземного, водного та повітряного типу (в тому числі замаскованих), охорона особливих районів і територій, охорона критичної інфраструктури, охорона командно-забезпечувальних пунктів , а також дистанційний моніторинг різноманітних загроз.

Оптична система

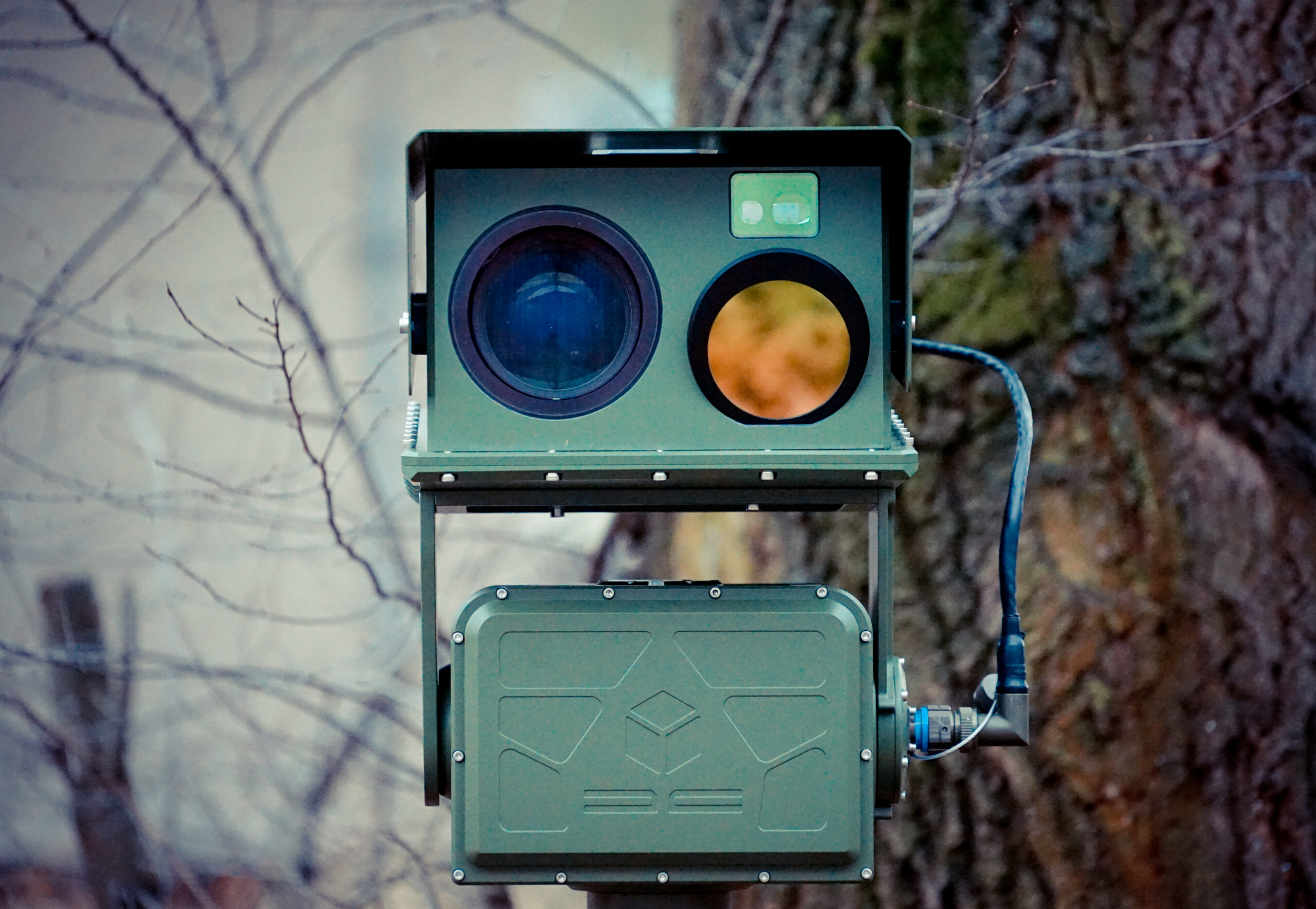

Модуль СИЧ М30 оснащений оптико-електронним блоком, який пасивно сприймає електромагнітне випромінювання оточуючих об’єктів в навколишньому середовищі повітряної поверхні у видимому оптичному діапазоні (380–750 нм), середньому інфрачервоному (тепловізійному) діапазоні електромагнітних хвиль (7–14 мкм) і каналом вимірювання відстані з вбудованим лазерним далекоміром (LRF), з довжиною хвилі 1550 нм.

Функціональність

Виявлення снайперів і замаскованих засобів оптичного спостереження
Охорона особливих зон і територій
Охорона об'єктів критичної інфраструктури

Організація антитерористичної діяльності
Забезпечення охорони командних та опорних пунктів
Віддалений моніторинг терористичних (снайперських) загроз

Технічні характеристики

Тепловізійний канал (ТПК)

Мікроболометр

охолоджуваний

Роздільна здатність, пікселів

640х512

Спектральний діапазон, мкм

від 3,7 до 4,8

Фокусна відстань об’єктиву, мм

від 15 до 300

Кут поля зору горизонтальний, град

(від 2° до 35°) ±10%

Кут поля зору вертикальний, град

(від 1,5° до 26,3°) ±10%

Дальність виявлення / розпізнавання (людина), км

(8,0 / 2,2) ±15% (*1)

Дальність виявлення / розпізнавання (ціль 2,3×2,3 м), км

(14 / 5,7) ±15% (*1)

Керування об’єктивом

електромеханічне вручну / автофокусування

Телевізійний канал (ТВК)

Тип детектору

CMOS

Роздільна здатність, пікселів

1920 x 1080

Кут поля зору горизонтальний, град

(від 0,8° до 30)° ±10%

Кут поля зору вертикальний, град

(від 0,45° до 17)° ±10%

Дальність виявлення / розпізнавання (людина) (при освітленості 100÷10⁵лк), км

(8 / 3) ±15% (*2)

Дальність виявлення / розпізнавання (ціль 2,3х2,3 м) (при освітленості 100÷10⁵лк), км

(14/ 5) ±15% (*2)

Керування об’єктивом

електромеханічне вручну / автофокусування

Далекомірний канал (ДК)

Діапазон вимірювань, м

від 50 до 20000 (*3)

Дальність вимірювання (частота 0,5 Гц, ціль 2,3×2,3м), м

10000 ± 2 (*3)

Довжина хвилі лазерного далекоміра, мкм / клас лазеру

1,55 / 1

Загальні параметри

Напруга електроживлення постійного струму, В

24±5

Потужність споживання, не більше, Вт

190

Час готовності до роботи (при н.у.), не більше, хв

Час автономної роботи від акумуляторного блоку живлення, не менше, год

Ступінь захисту по ДСТУ IEC 60529

IP66

Робочий діапазон температур

від мінус 32°С до плюс 55°С

Габаритні розміри “Модулю” (В×Ш×Г), не більше, мм

224×328×500

Габаритні розміри “Модулю” з ОПП (В×Ш×Г), не більше, мм

610×370×500

Маса “МОДУЛЮ” без ОПП, не більше, кг

Маса “МОДУЛЮ” з ОПП, не більше, кг

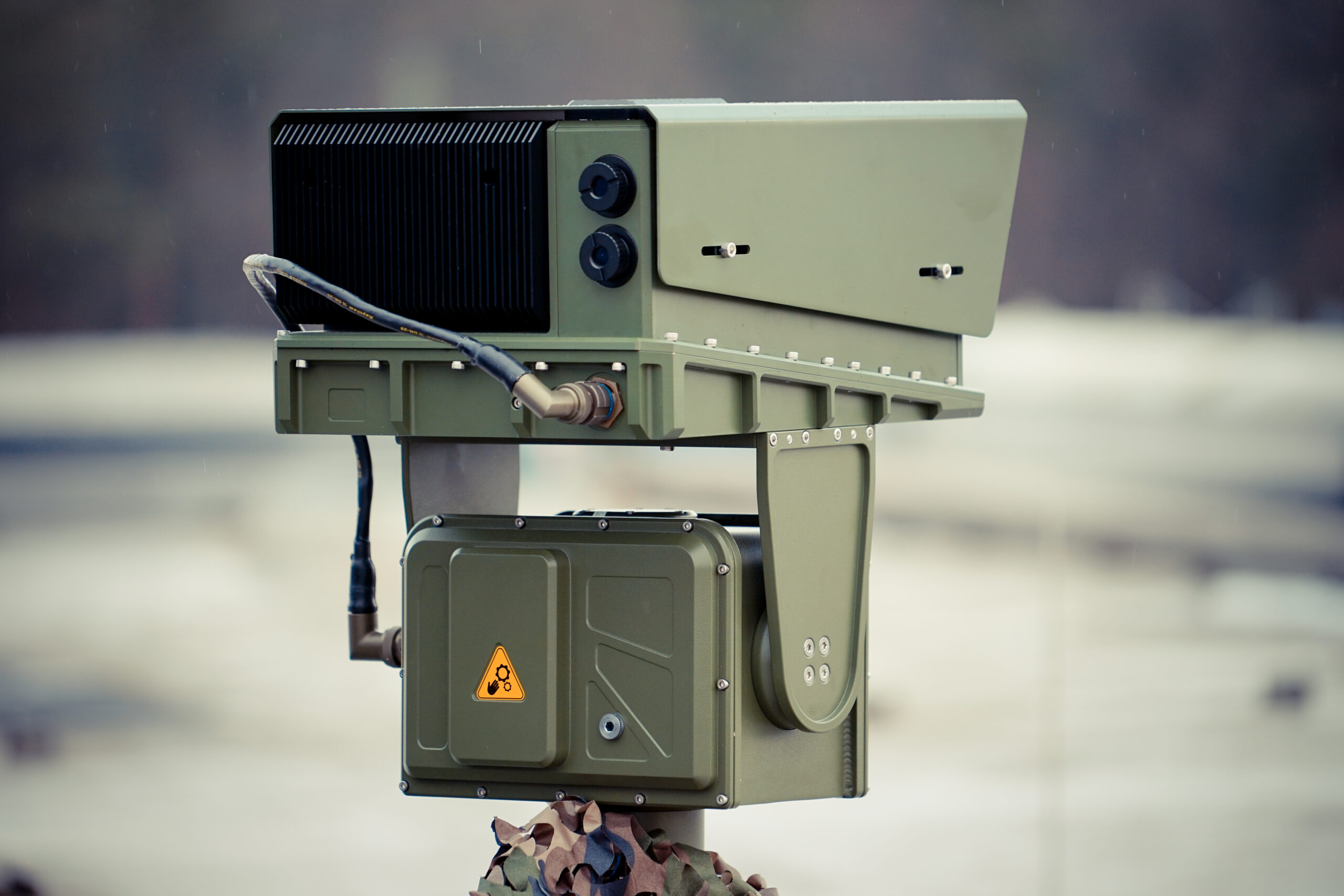

Опорно-поворотна платформа (ОПП)

Кут повороту (безперервно) у горизонтальній площині

n×360°

Кут нахилу у вертикальній площині

від мінус 40° до плюс 40°

Точність позиціонування, не більше, мрад

0,5

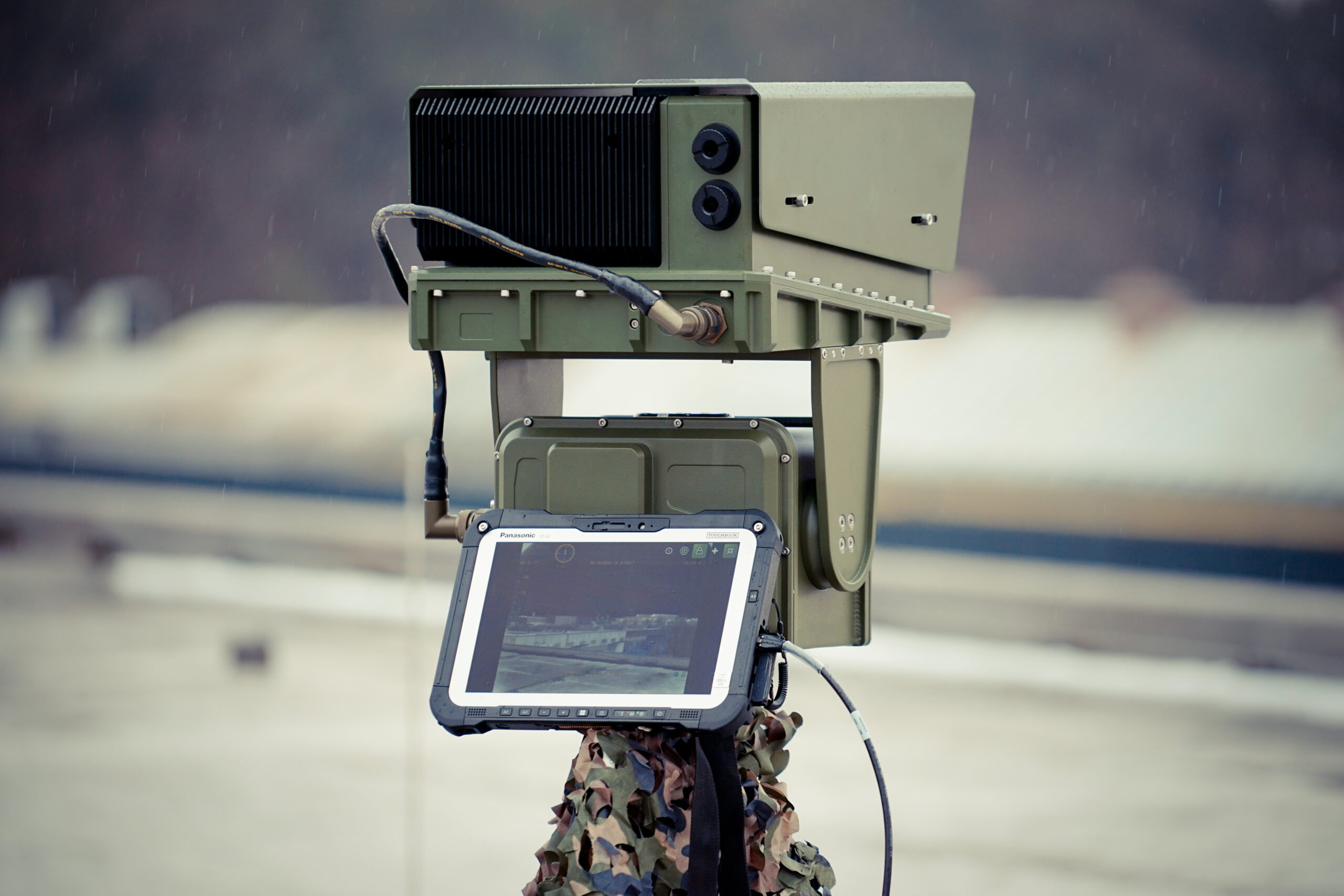

Пульт дистанційного керування (планшет)

Тип інтерфейсу зв’язку

кабельний Ethernet

Визначення власних координат та координат положення цілі

так

Режим мапи

завантаження власної карти місцевості, прив’язка по орієнтирам місцевості, відображення цілей

Фіксація даних

фото / відео запис

*1 – при МДВ більше ніж 20 км і тепловому контрасті цілі відносно фону не менше ніж 2К (відповідно до STANAG 4347 ), імовірність виявлення 50% (відповідно до «Критерію Джонсона»).

*2 – при МДВ більше ніж 20 км і оптичному контрасті цілей відносно фону не менше 0,3.

*3 – розмір цілі 2,3×2,3 м, МДВ більше ніж 25 км, максимальний час вимірювання 2 с, відбиваюча здатність цілі 30%, імовірність виявлення цілі 90%.

Комплект постачання

Модуль оптико-електронного спостереження СИЧ М30 - 1
Акумуляторний блок живлення - 2
Зарядний пристрій - 1
Комплект кабелів - 1
Комплект пульт дистанційного керування (планшет) - 1
Опорно-поворотна платформа (ОПП) - 1

Тринога (штатив) - 1
Ящик транспортувальний (для Модулю з ОПП) - 1
Ящик транспортувальний для планшету - 1
Настанова щодо експлуатування - 1
Паспорт - 1

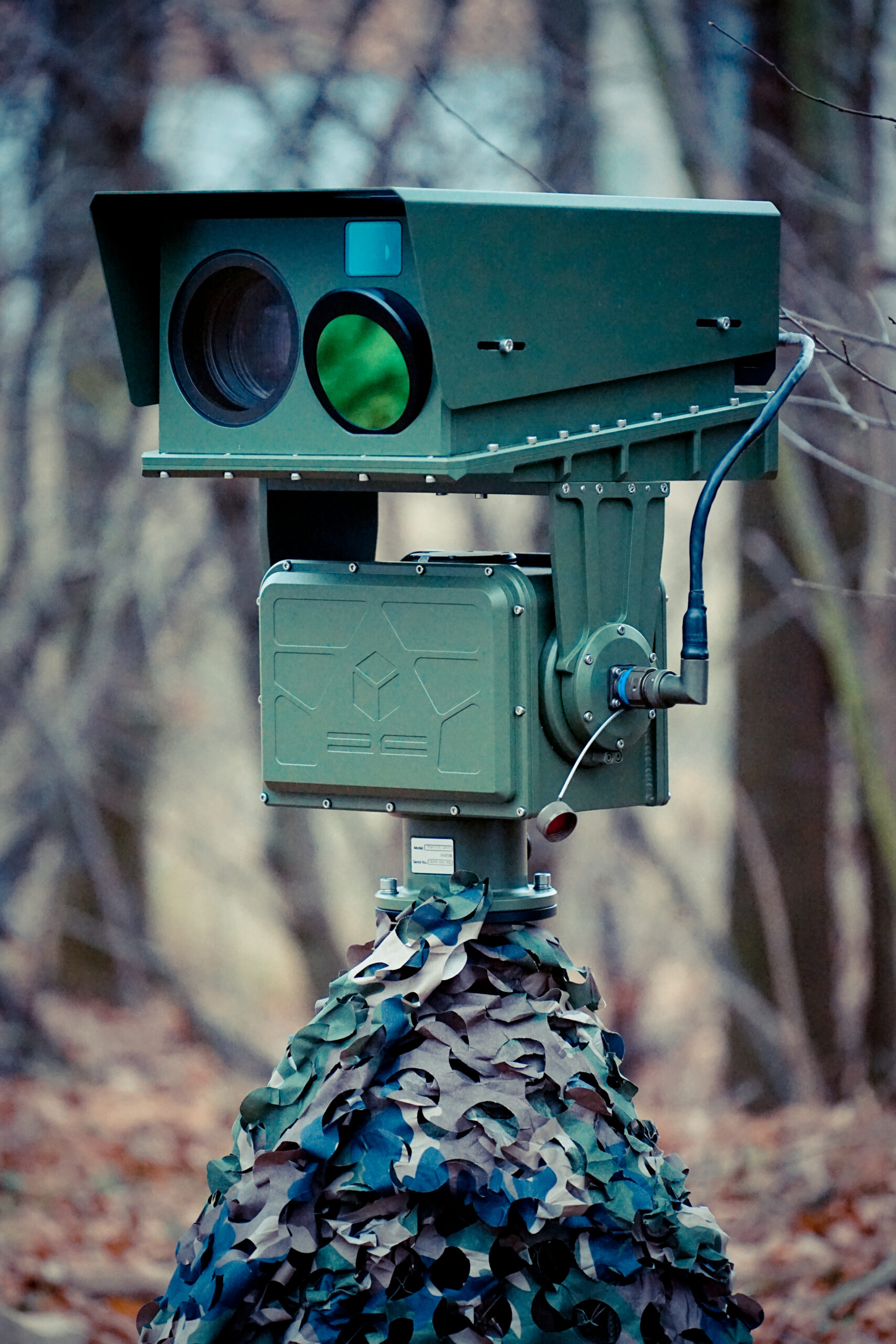

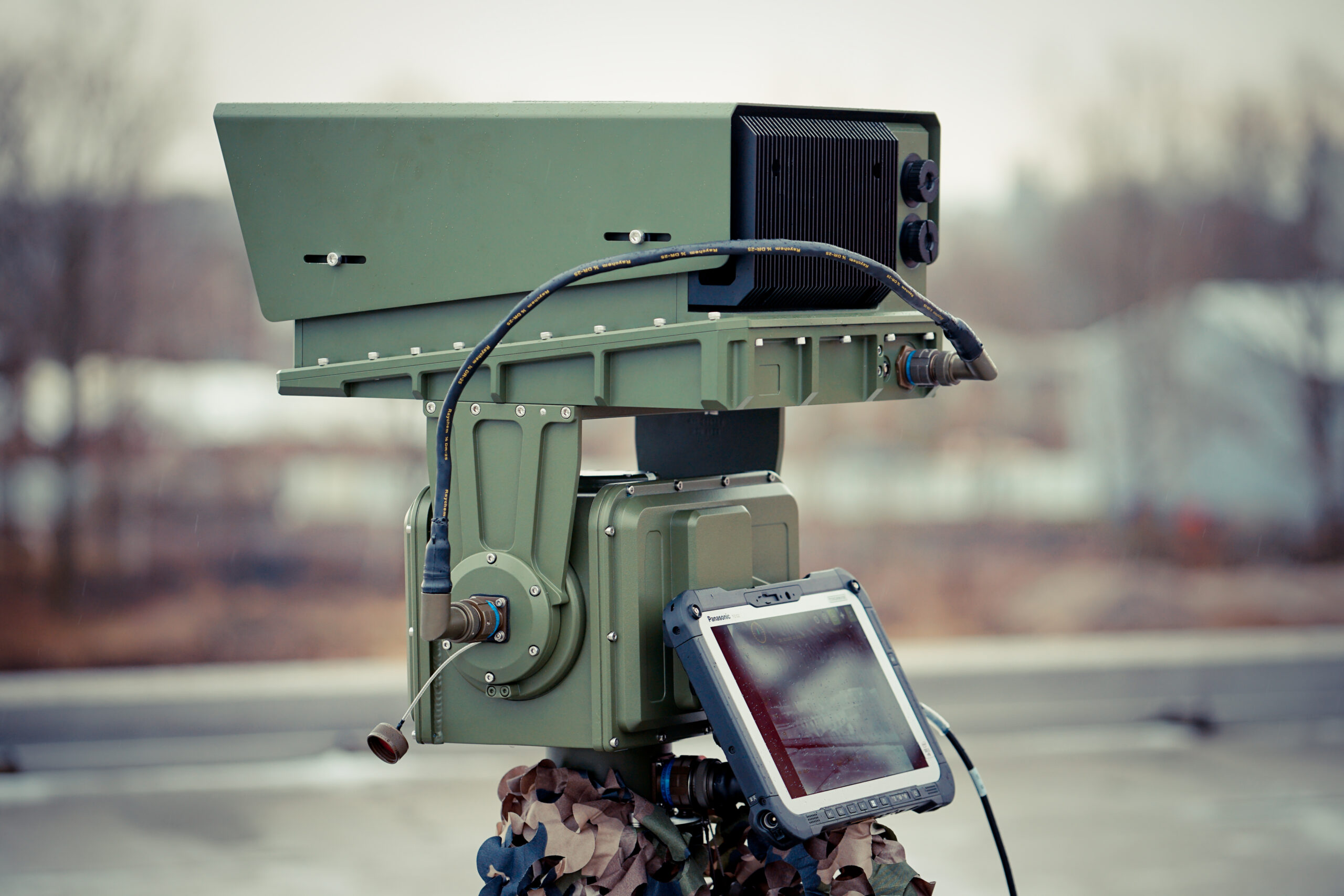

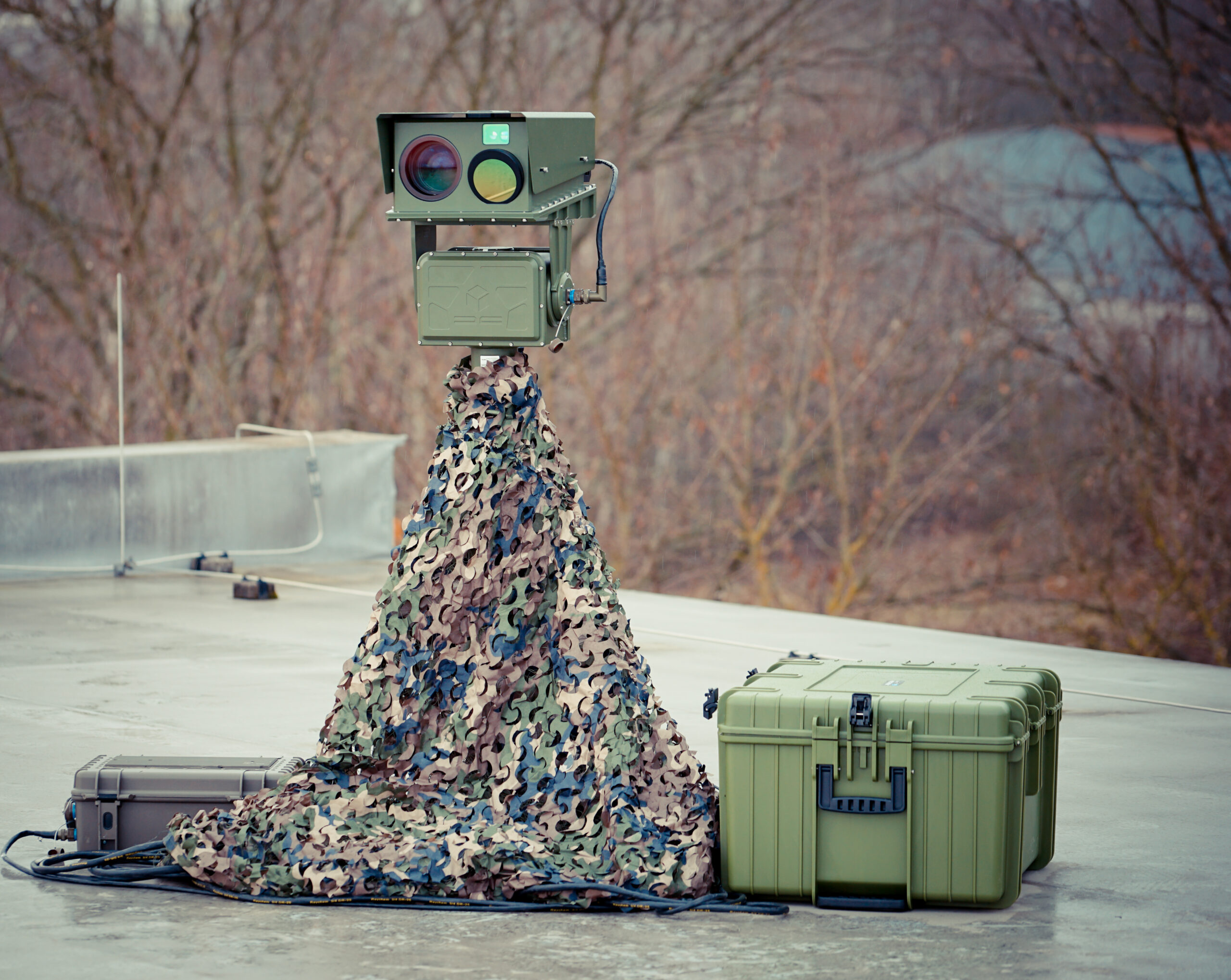

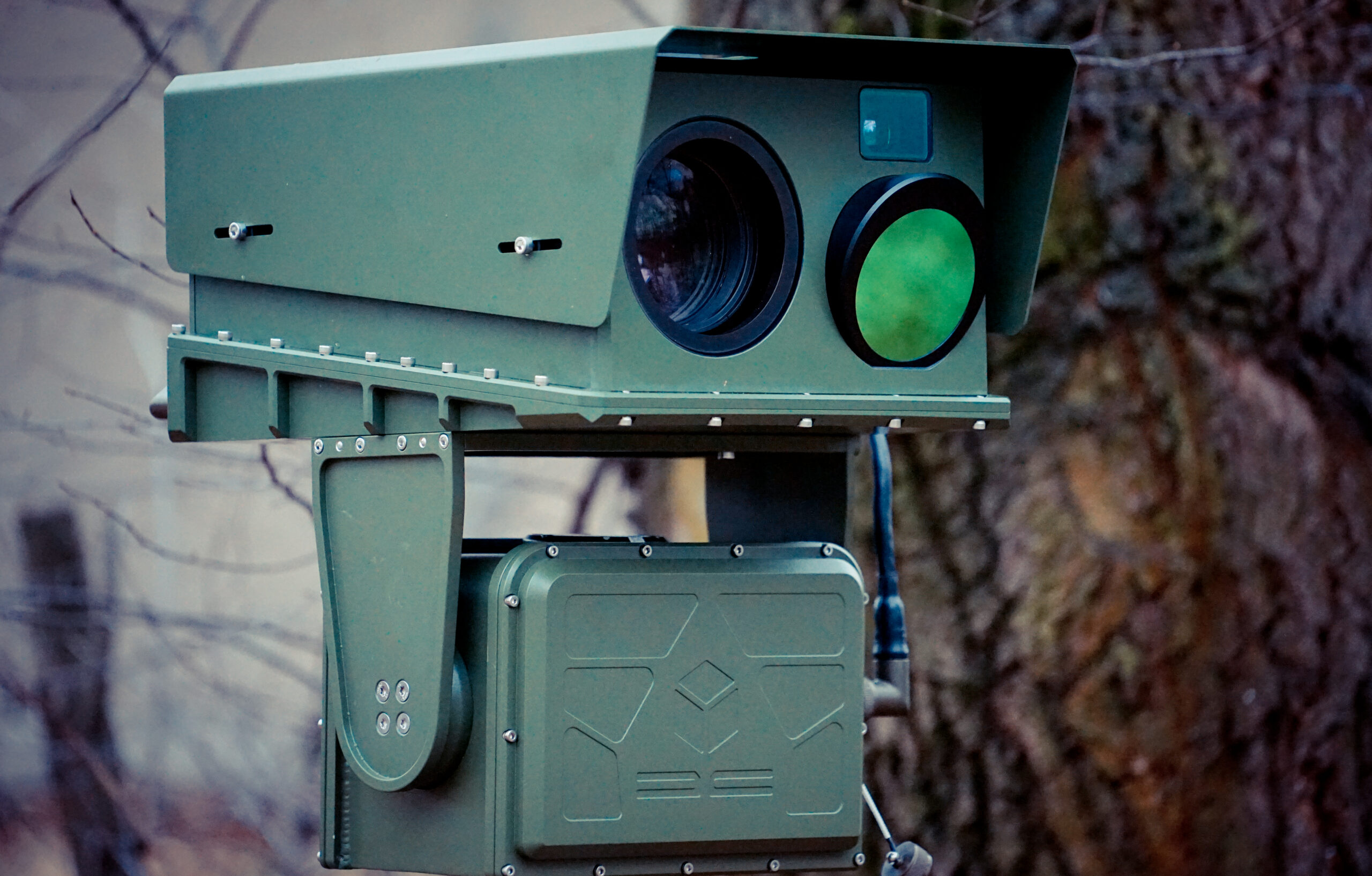

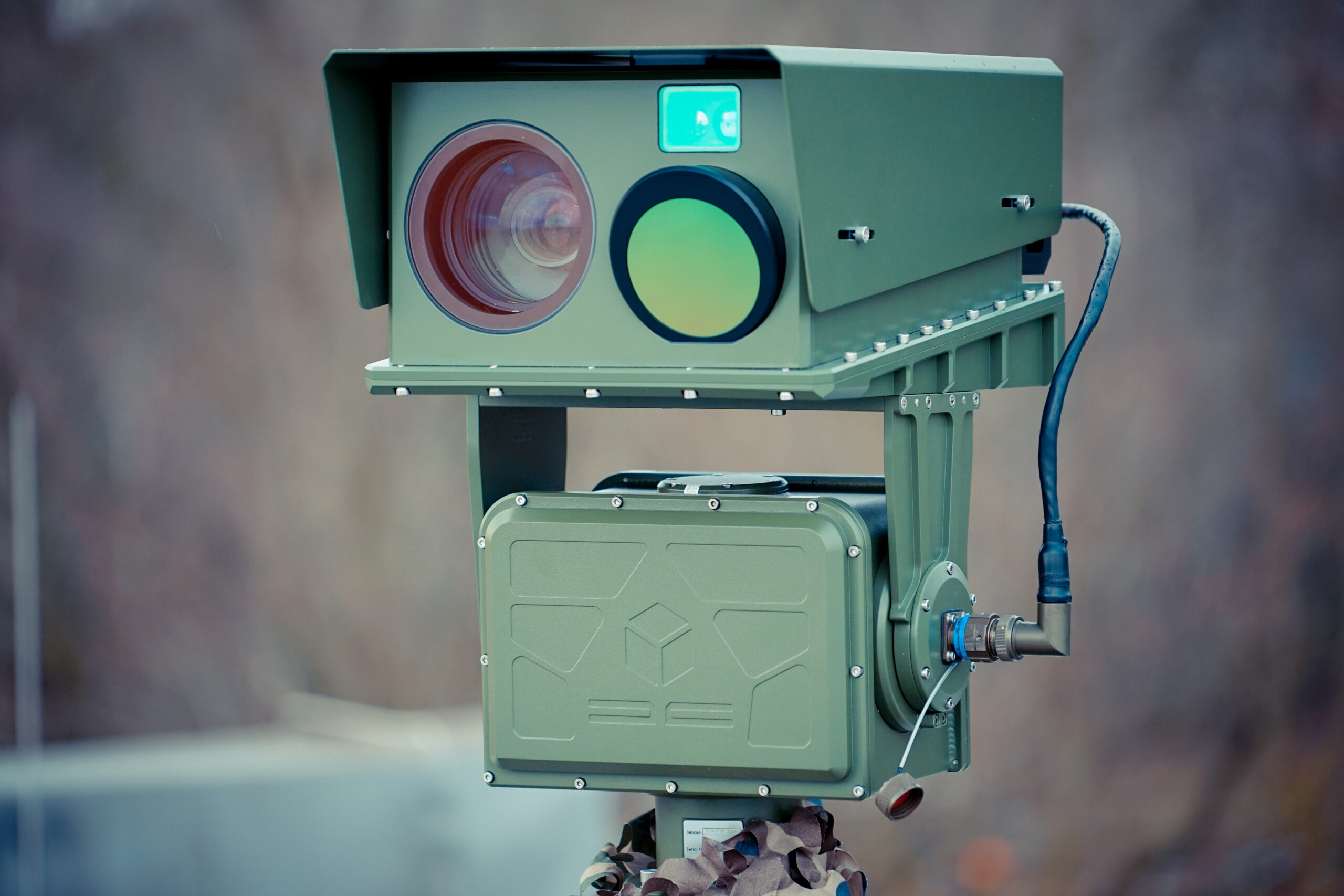

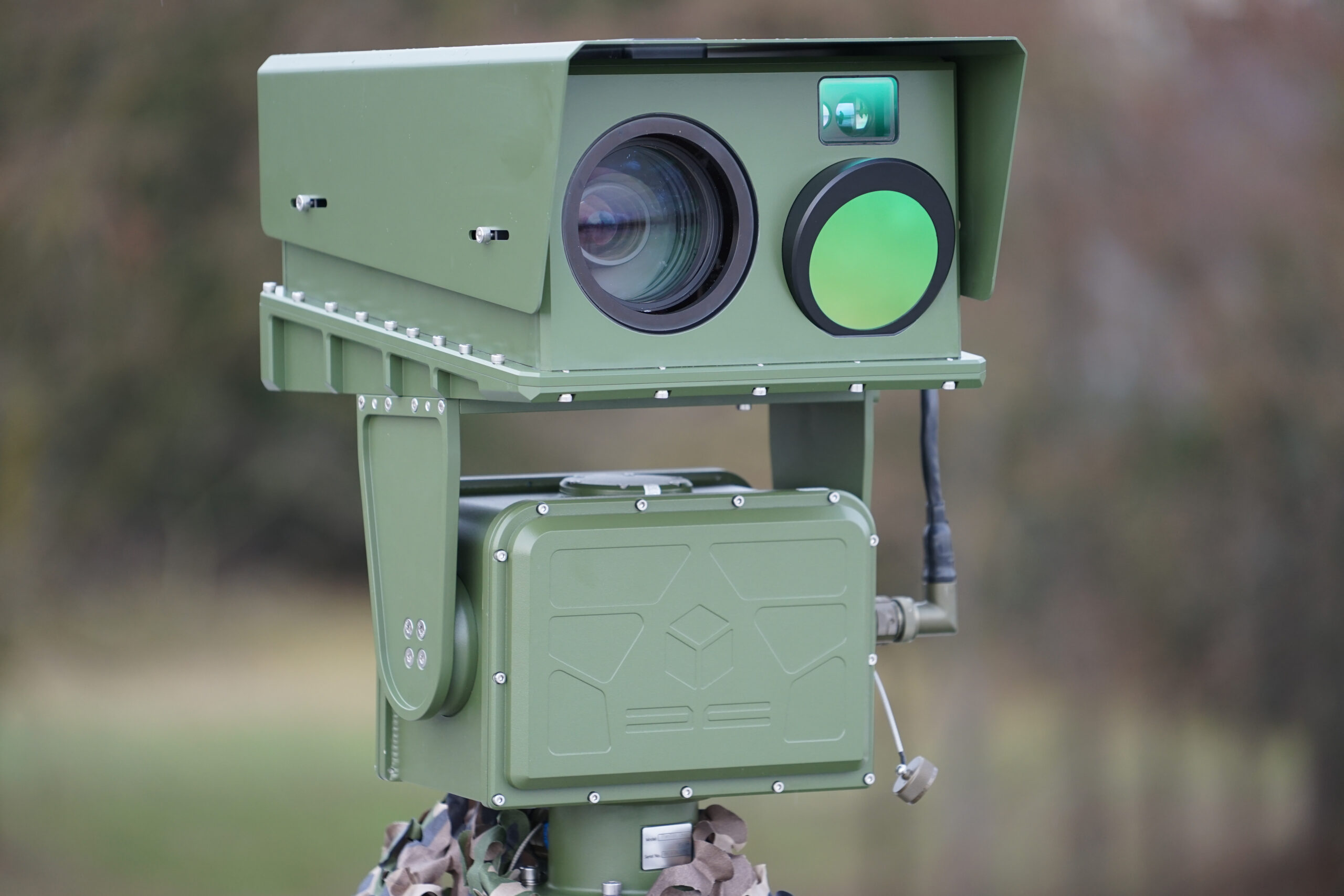

Фото та відео
