Тепловізійні прилади

Приціл тепловізійний

Archer TSA-11/25

360°

Призначення

Приціл тепловізійний Archer Archer TSA-11/25 призначений:

- для пошуку, виявлення та спостереження за теплоконтрастними цілями та об’єктами;
- для забезпечення ведення прицільної стрільби у складі стрілецької зброї та озброєння на місцевості при будь-якій освітленості (будь-який час доби), в складних метеорологічних умовах та в умовах з обмеженим баченням (дим, туман, приховані рослинністю або співпадають за кольорами з навколишнім середовищем);
- для забезпечення прицільної стрільби при веденні штурмових чи оборонних дій на коротких і середніх дальностях;

Основні функціональні можливості

Виявлення теплоконтрастних цілей – дозволяє ідентифікувати об’єкти на фоні рослинності, складного рельєфу або в умовах маскування.
Балістичні поправки та сітки – розрахунок поправок у напівавтоматичному режимі для будь-яких типів зброї та набоїв, з можливістю ручного налаштування, ефективне веденню вогню у ближньому бою та на середніх дистанціях.
Високоточна стрільба – сумісність із різними видами стрілецької зброї та озброєння.
Вбудований відеозапис– записує зображення безпосередньо на внутрішню флеш-пам’ять для подальшого аналізу.

Оптична схема та ергономіка

Приціл обладнано атермальним об’єктивом, що забезпечує чітке зображення в діапазоні від 10 м до нескінченності. Вбудований датчик наближення автоматично вимикає мікродисплей у разі віддалення користувача, мінімізуючи ризик демаскування. Компактний і ергономічний корпус, зручне та логічне розміщення органів керування забезпечують ефективне використання в поєднанні з високою надійністю і довговічністю приладу.
Живлення прицілу реалізоване від одного елементу типу 18650, що встановлюється без прив’язки до полярності та може заряджатися безпосередньо в приладі за допомогою вбудованого зарядного пристрою.

Дальність дії

для ростової фігури людини (25 мм об'єктив).
Можливе відхилення: ± 15%

Виявлення

1100 м

Розпізнавання

350 м

Ідентифікація

180 м

Технічні характеристики

ПАРАМЕТРИ

Дальність виявлення (об’єкт людина, метеорологічна дальність видимості (МДВ) більше 15 км, температурний контраст об’єкту щодо фону не менше ніж 5 К), м

1100 ± 15%

Дальність розпізнавання (об’єкт людина, МДВ більше 15 км, температурний контраст об’єкту щодо фону не менше ніж 2 К), м

350 ± 15%

Дальність ідентифікації (об’єкт людина, МДВ більше 15 км, температурний контраст об’єкту щодо фону не менше ніж 2 К), м

180 ± 15%

Роздільна здатність мікроболометру, пікселів

640×512

Фокусна відстань об’єктива F, мм

Кут поля зору по вертикалі

14° ± 10%

Кут поля зору по горизонталі

17,5° ± 10%

Цифрове збільшення, крат

2×; 3×; 4×; 6×

Діапазон фокусування, м

від 10 до нескінченності

Напруга внутрішнього живлення (будь якої полярності) / зовнішнього живлення, В

від 3,2 до 8 / від 12 до 24

Ціна кліку вертикальної та горизонтальної поправки на дальності 100м при збільшенні 1×, см

2×; 3×; 4×; 6×

Кут нахилу, що визначається акселерометром відносно горизонтальної / повздовжньої вісі

±45° / ±15°

Робочий діапазон температур, град

від мінус 30°С до плюс 55°С

ЕКСПЛУАТАЦІЙНІ ПАРАМЕТРИ

Ступінь захисту по ДСТУ IEC 60529

IP67

Кількість і тип елементів живлення

1×18650 (Li-ion)

Час роботи при нормальних умовах, не менше, год

Час роботи при нормальних умовах від резервного блоку живлення, не менше, год

Час роботи при нормальних умовах в режимі відео запису, не менше, год

3,5

Довжина, без / з наочником, мм

157 / 200 ± 5%

ширина, мм

80 ± 5%

висота, без / з кріпленням, мм

66 / 80 ± 5%

Маса прицілу, кг

0,72 ± 5%

Комплект постачання

Приціл тепловізійний Archer TSA-11/25
Акумулятор (тип 18650 Li-ion)
Зарядний пристрій (для акумуляторів тип 18650)
Зарядний пристрій 220 В
Кабель відео
Кабель зарядки 12 В
Кабель інтерфейсу USB
Кейс укладальний
Кришка об’єктиву
Мішень для пристрілки

Наочник
Наочник («котяче око»)
Олівець для оптики
Резервний блок живлення РБП-8
Ремінь для кейсу
Серветка для оптики
Скоба пружинна
Сумка
Настанова щодо експлуатування
Паспорт

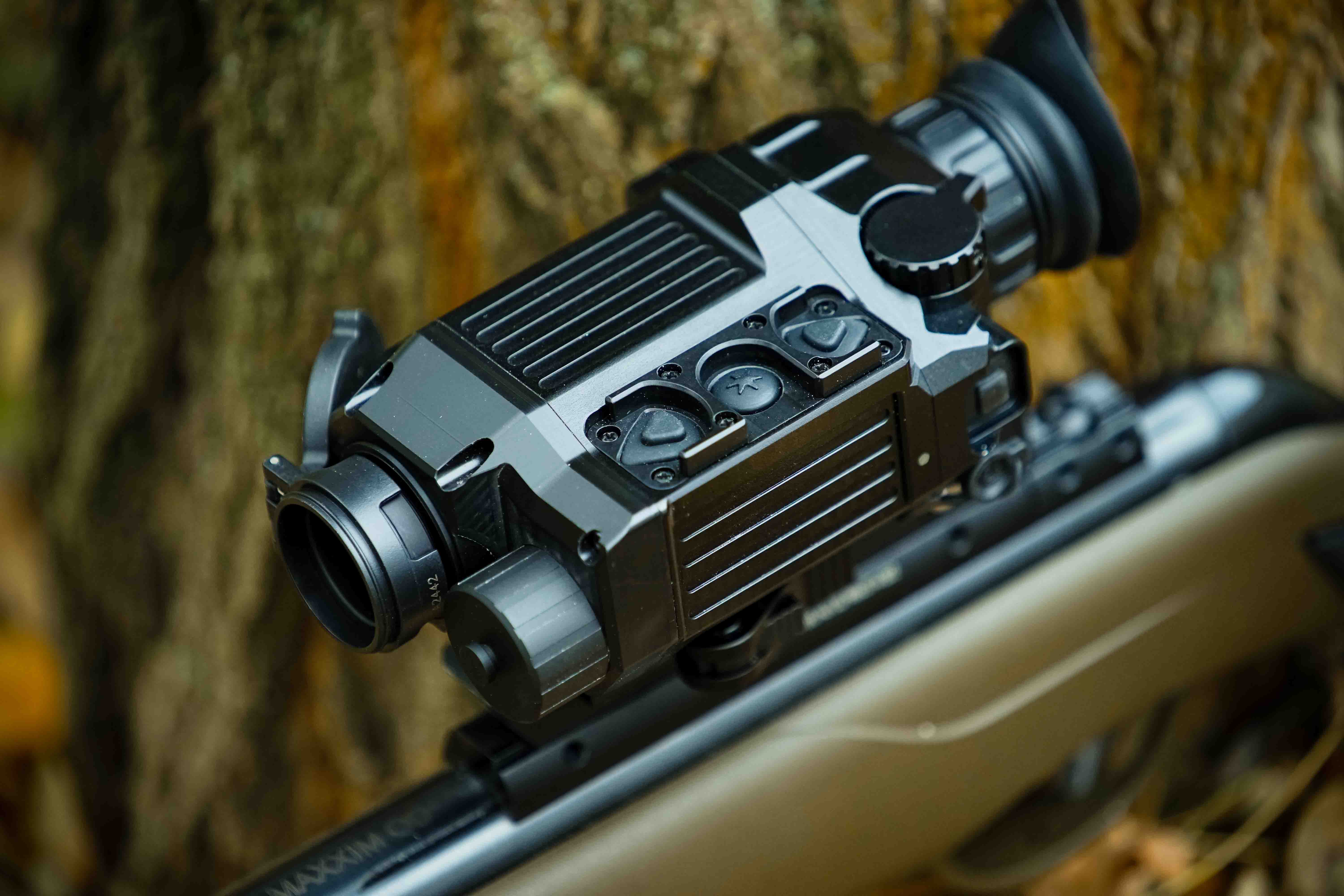

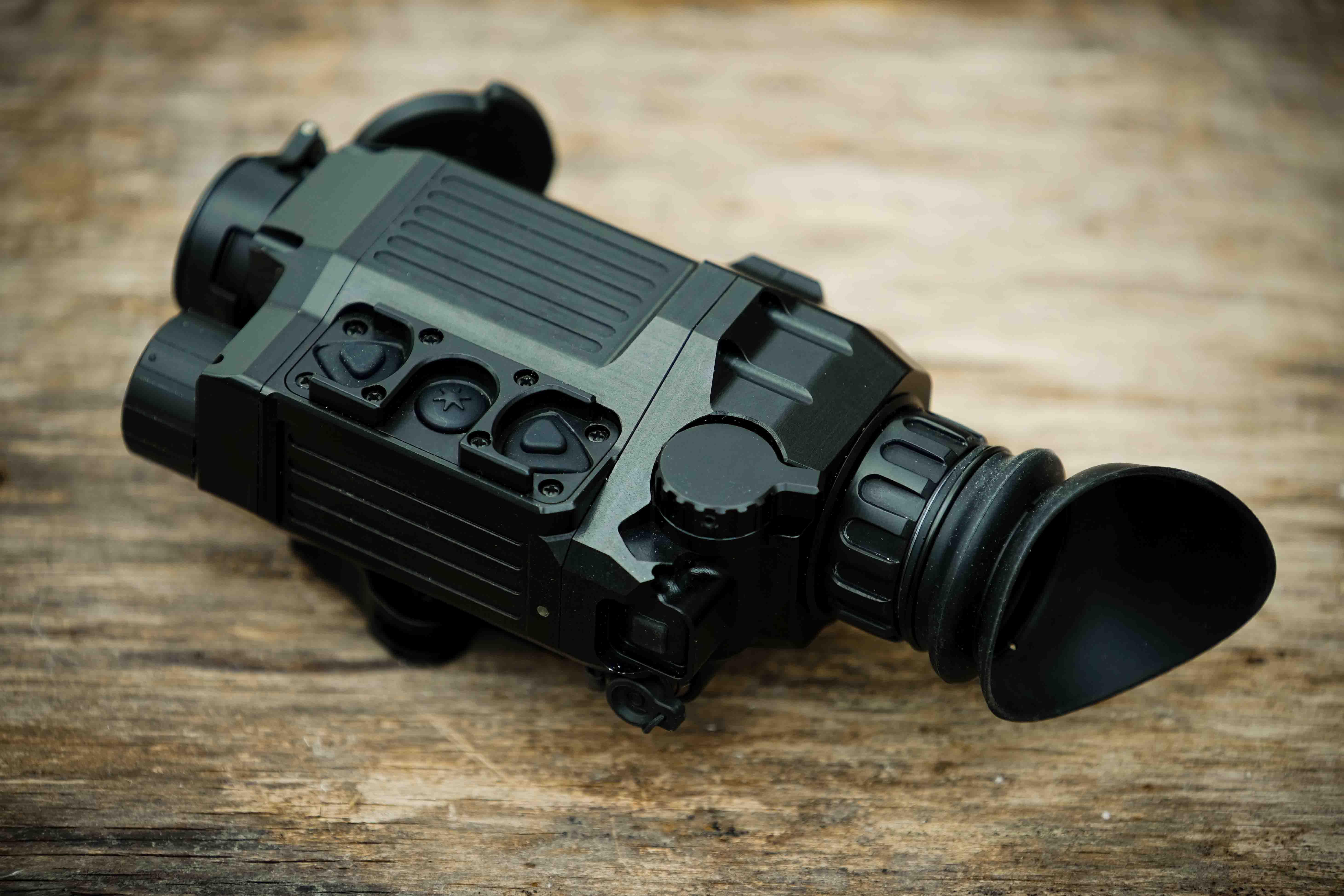

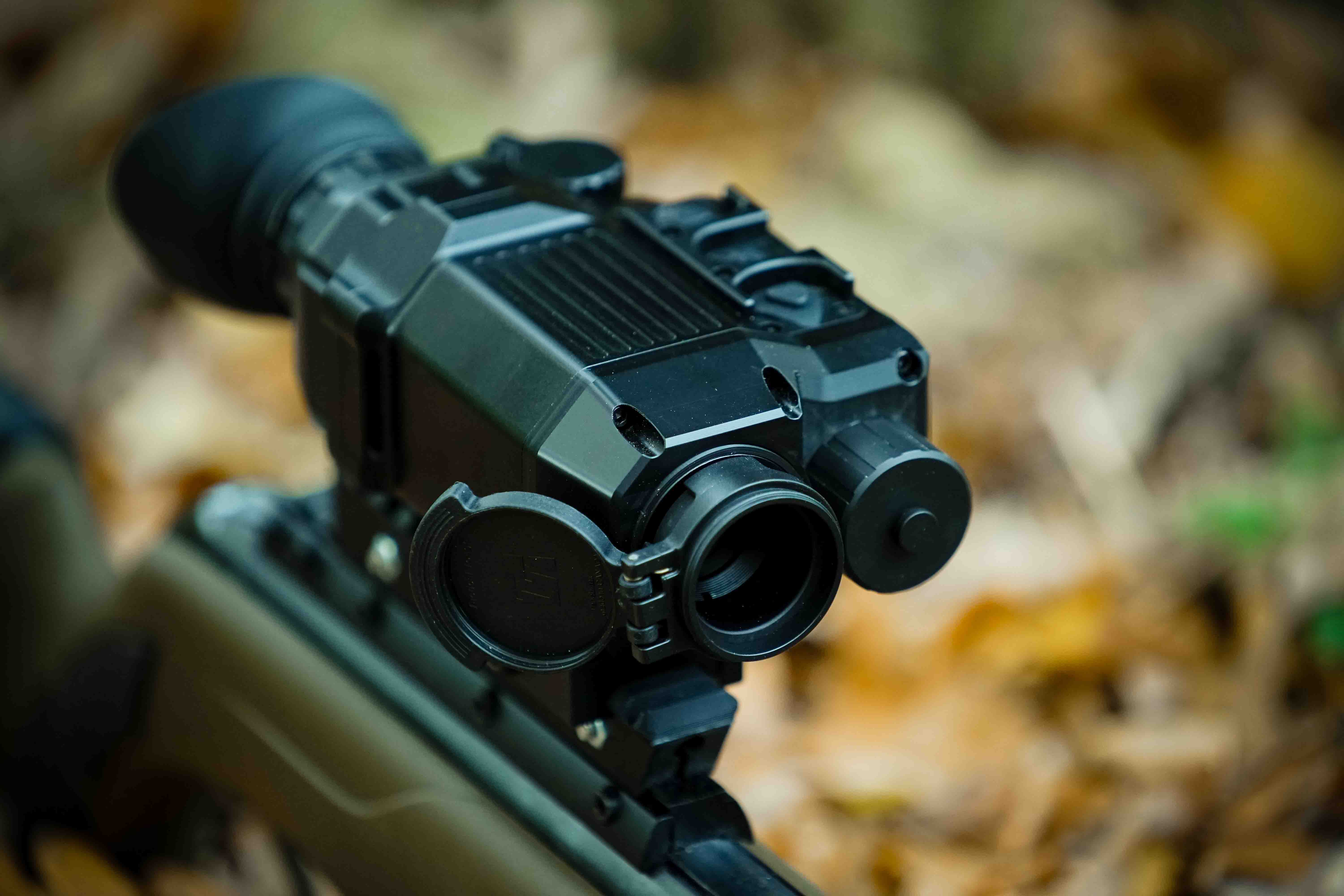

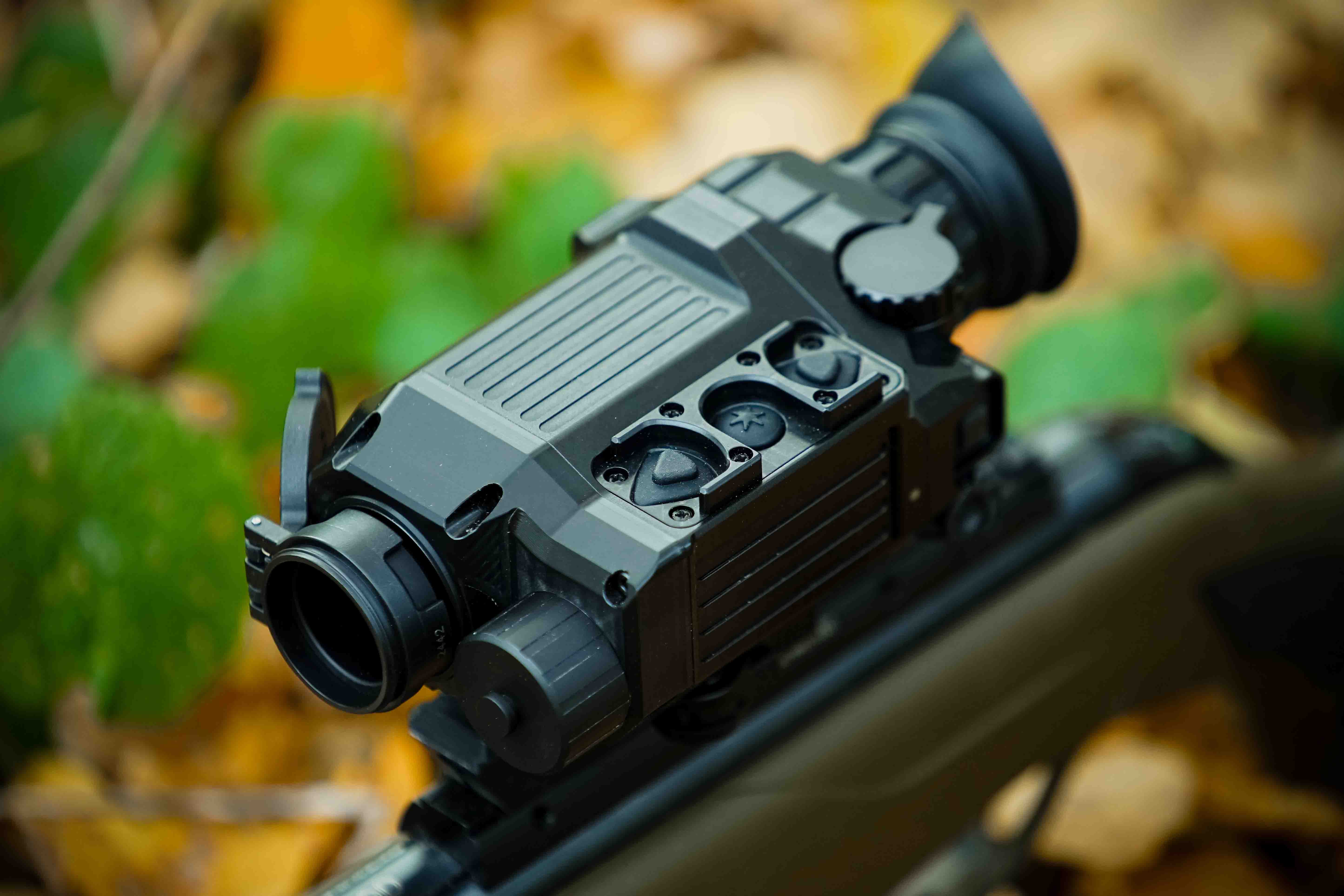

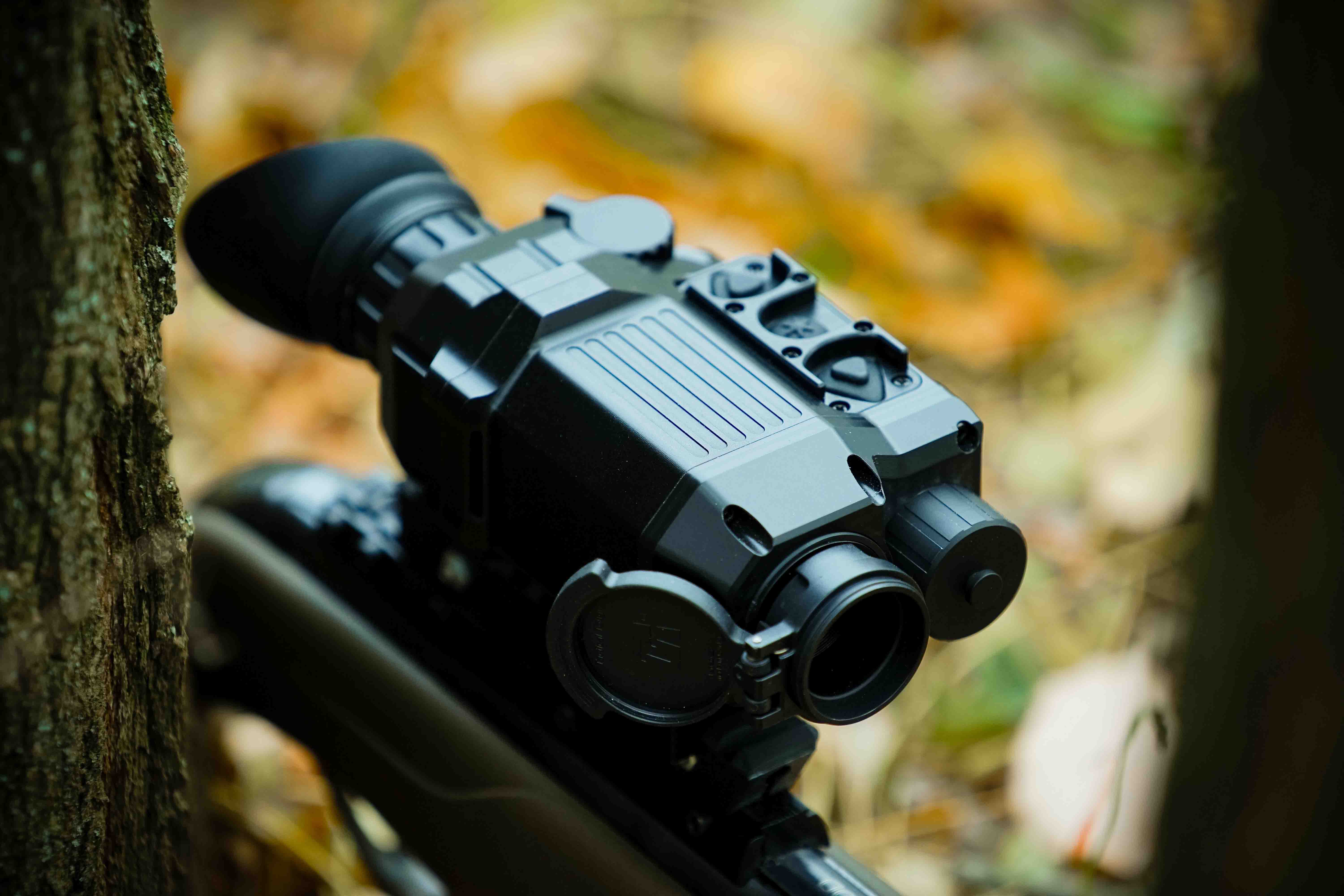

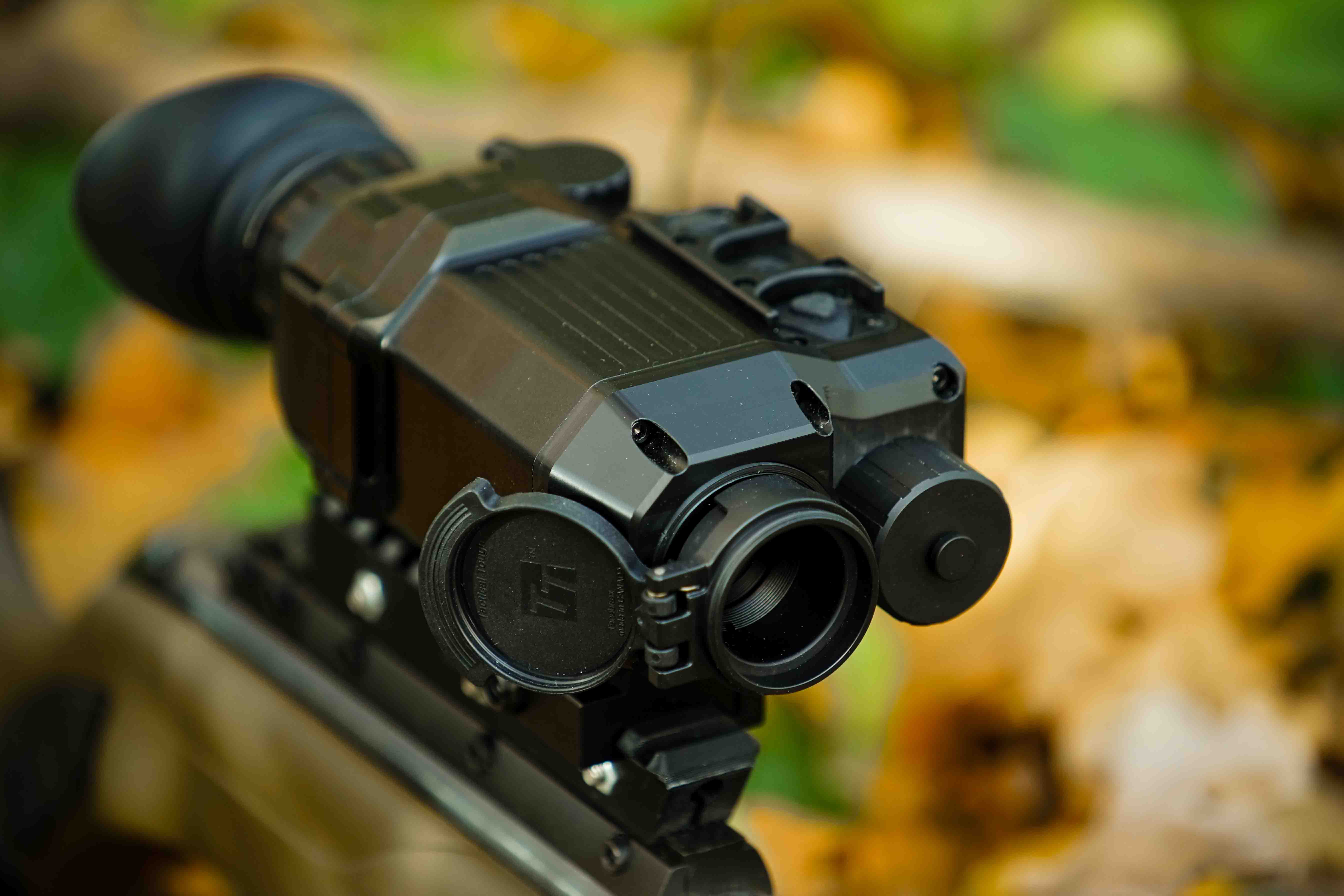

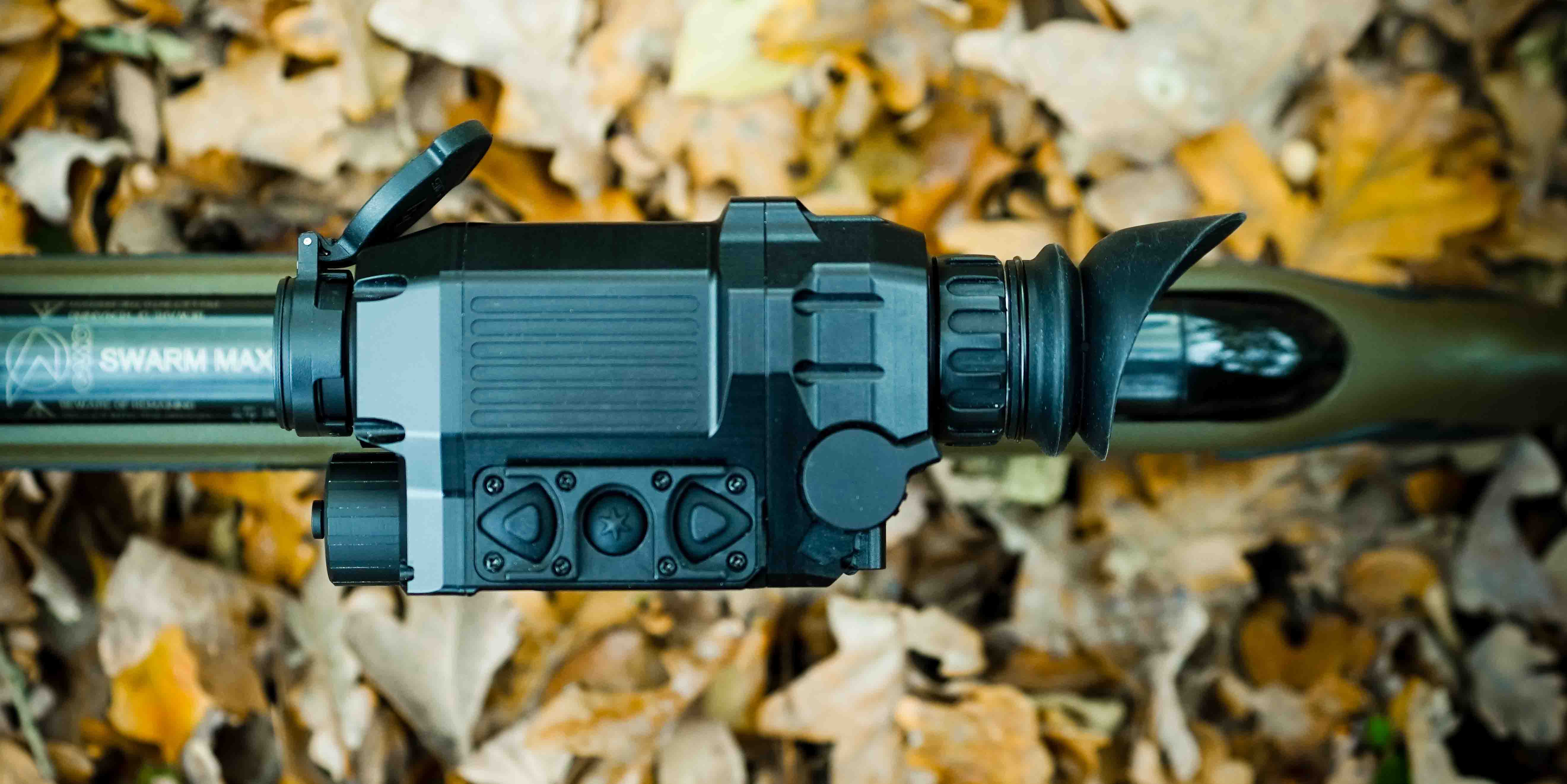

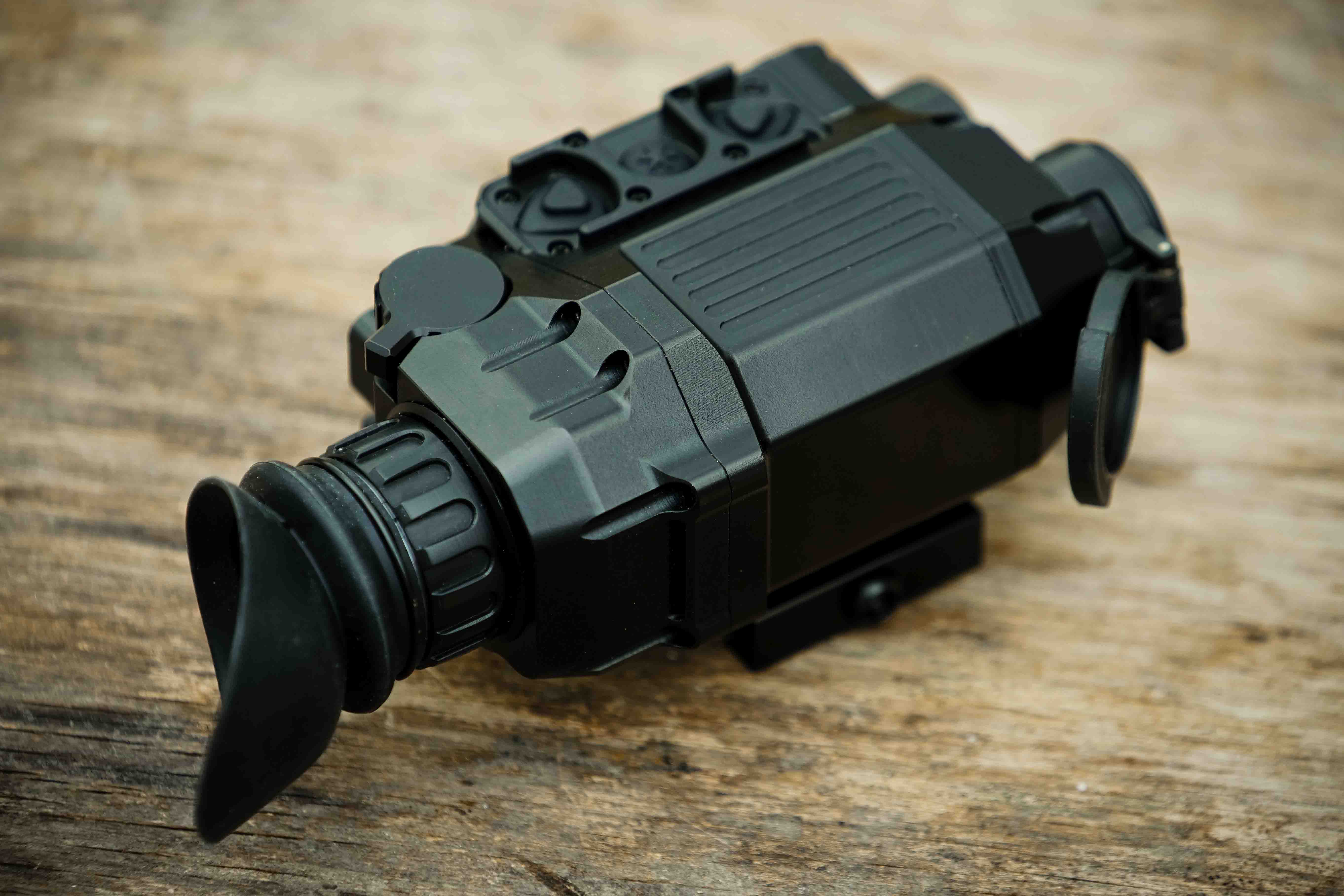

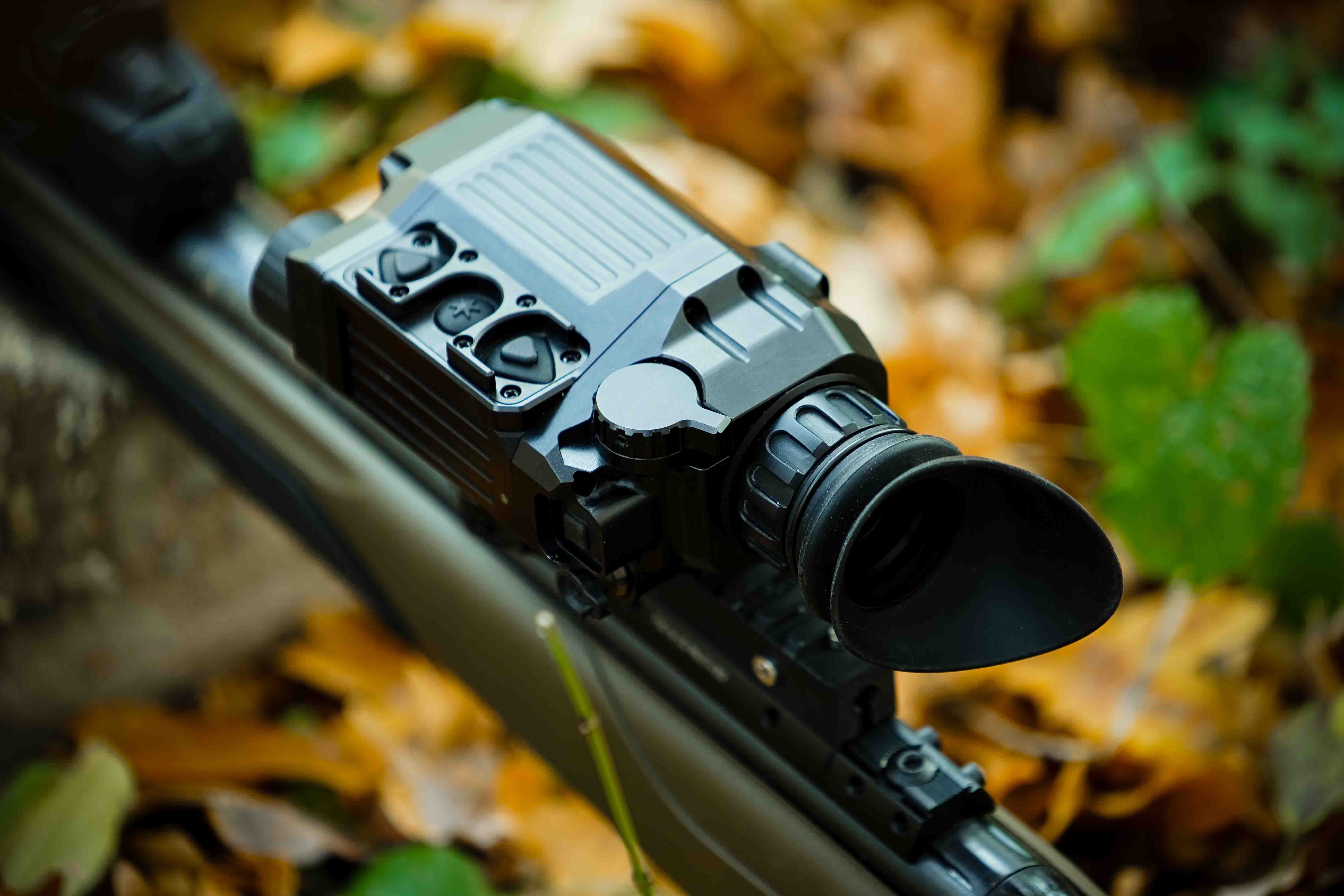

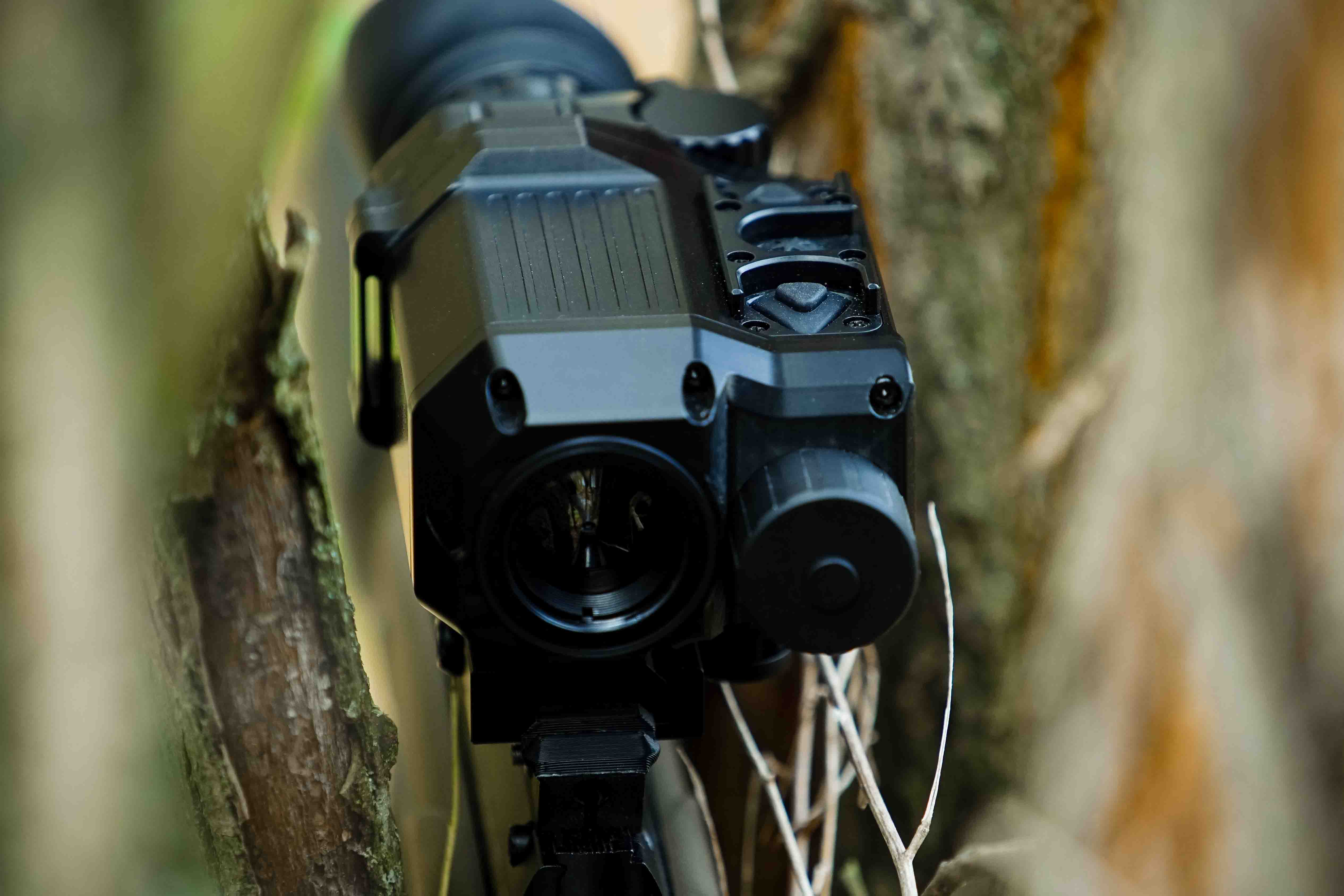

Фото та відео
