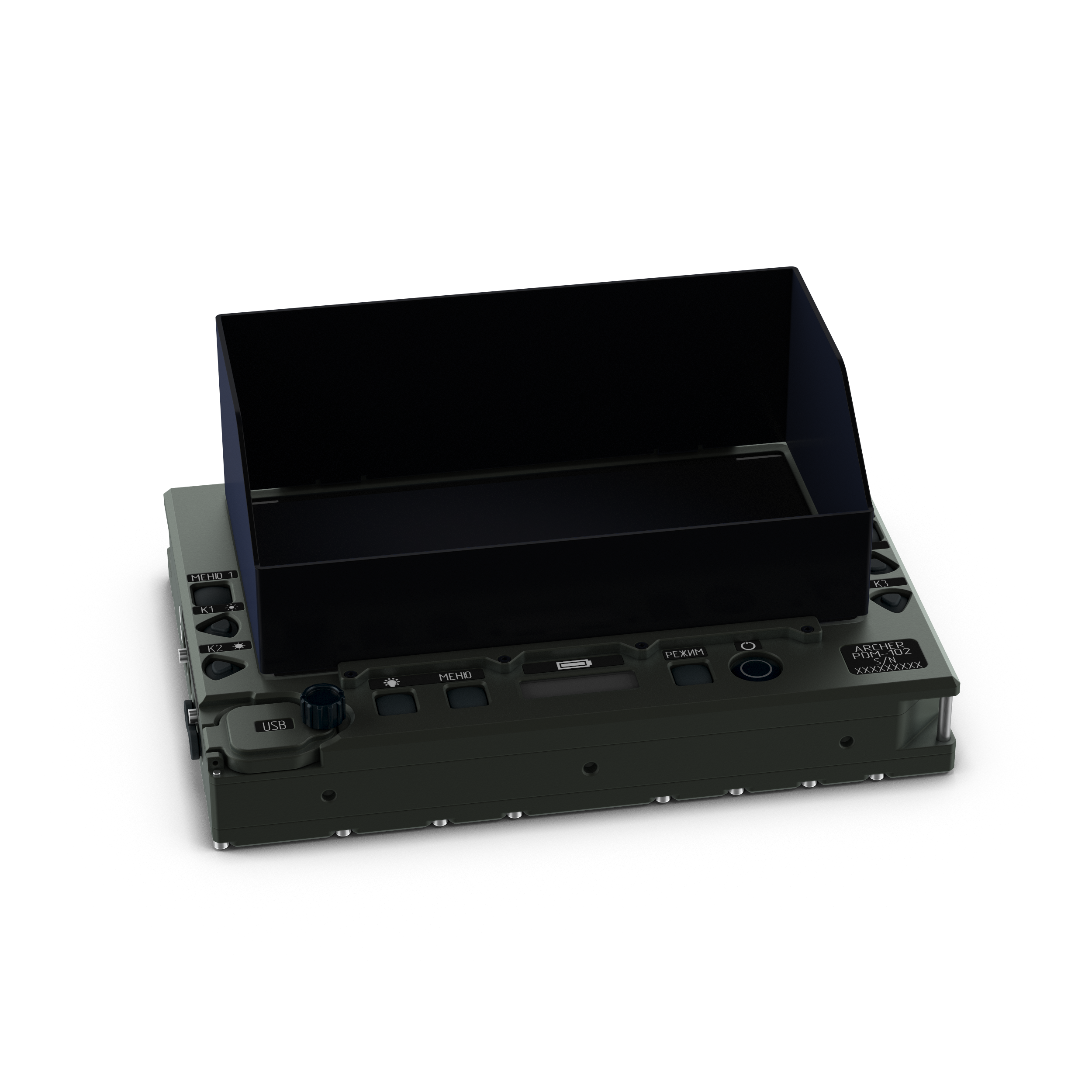

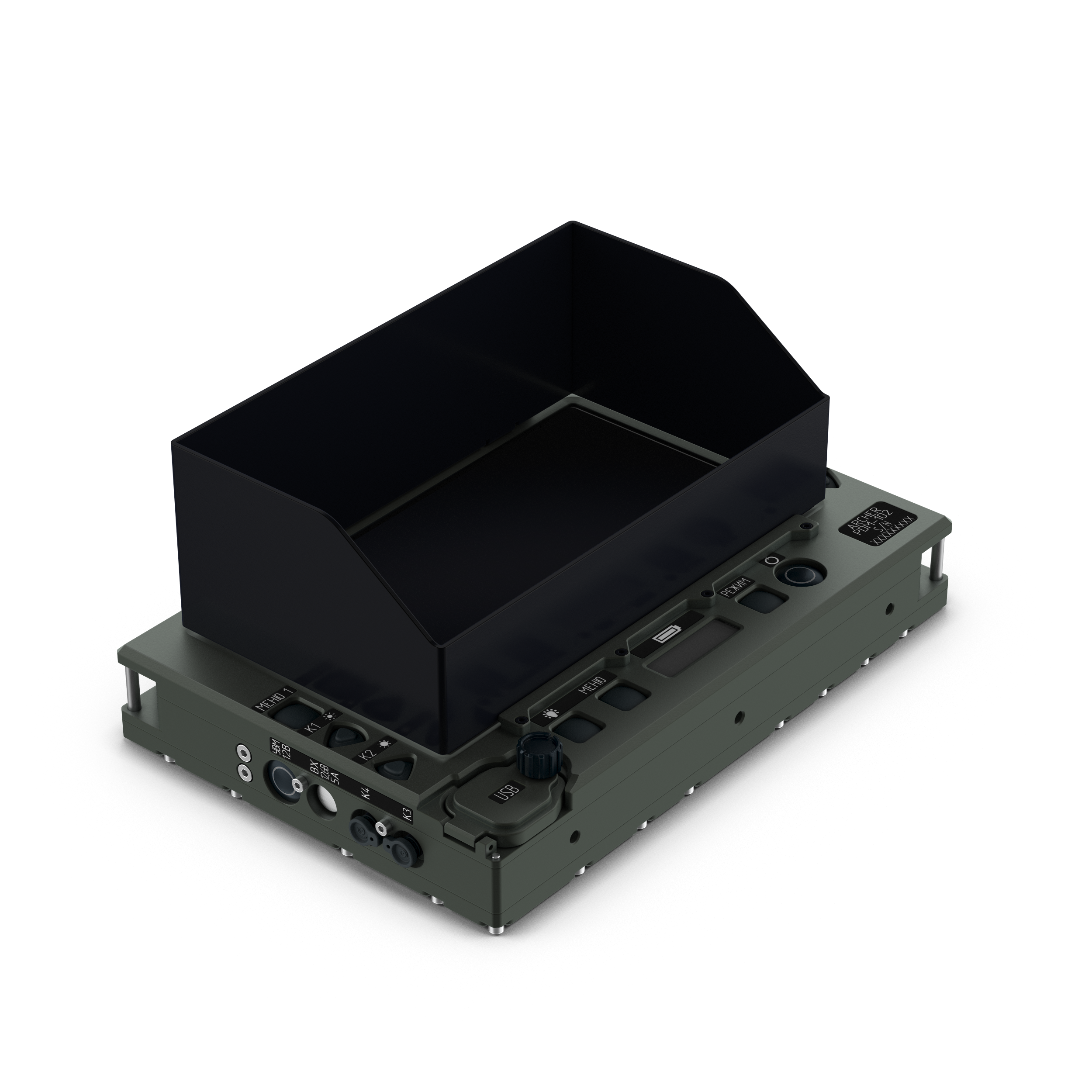

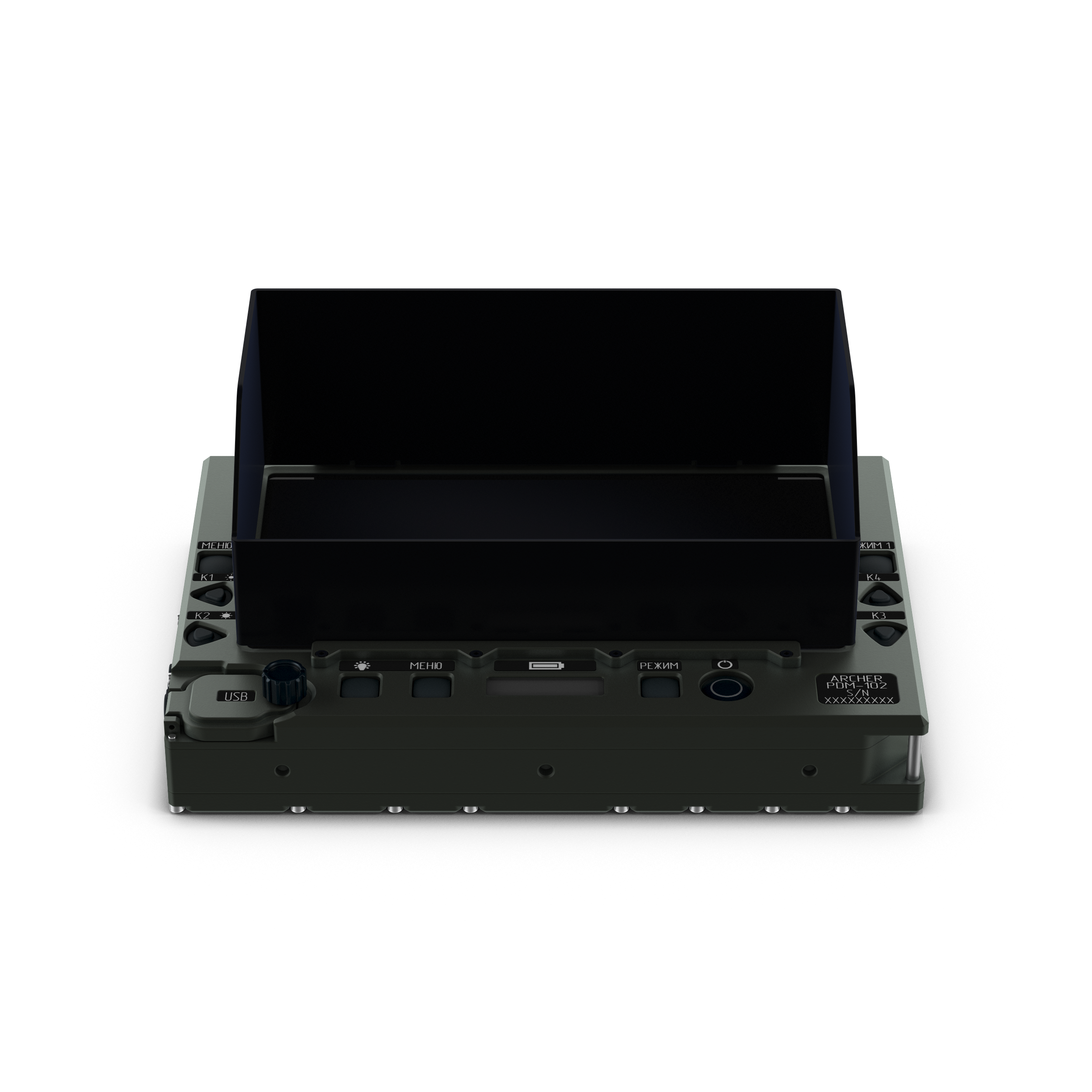

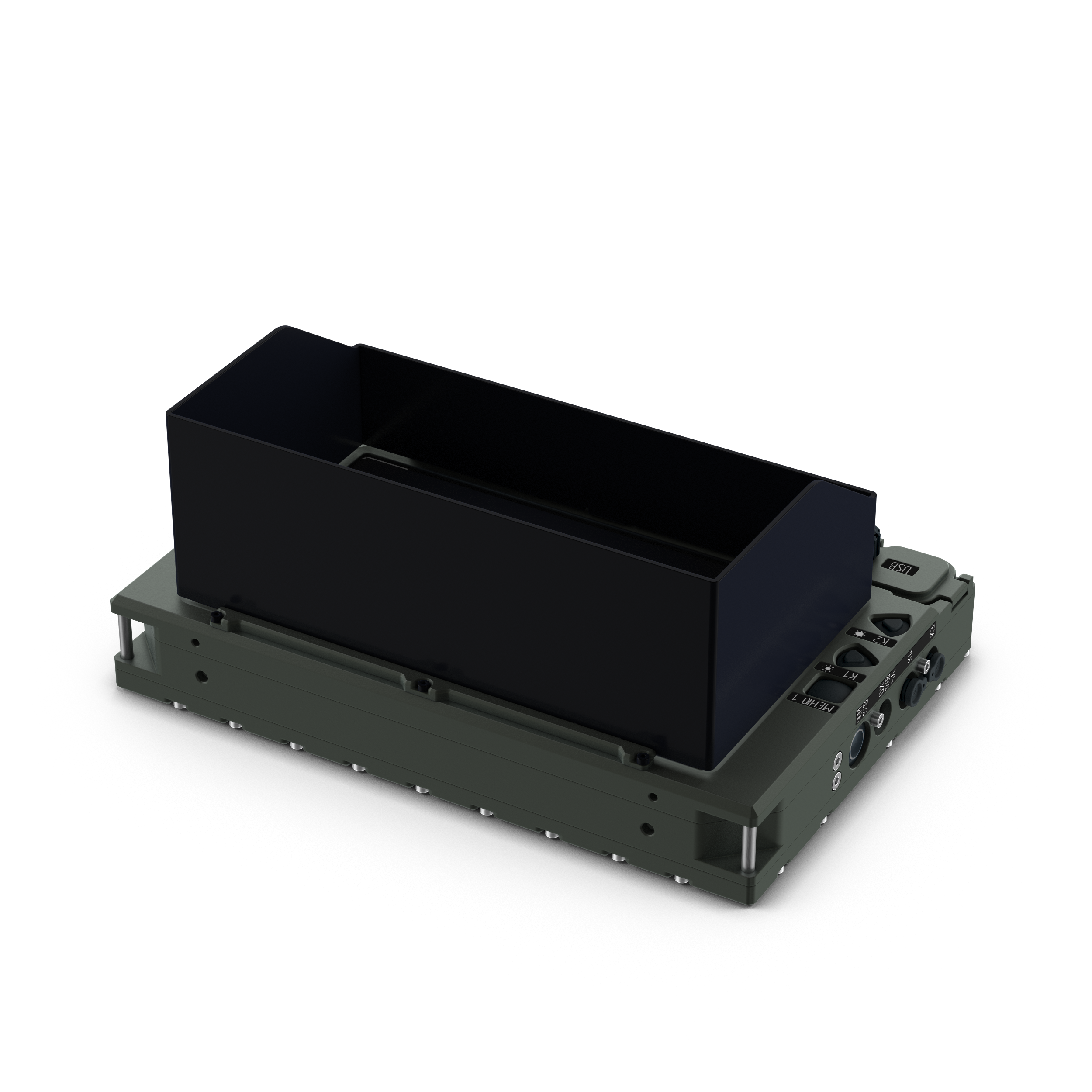

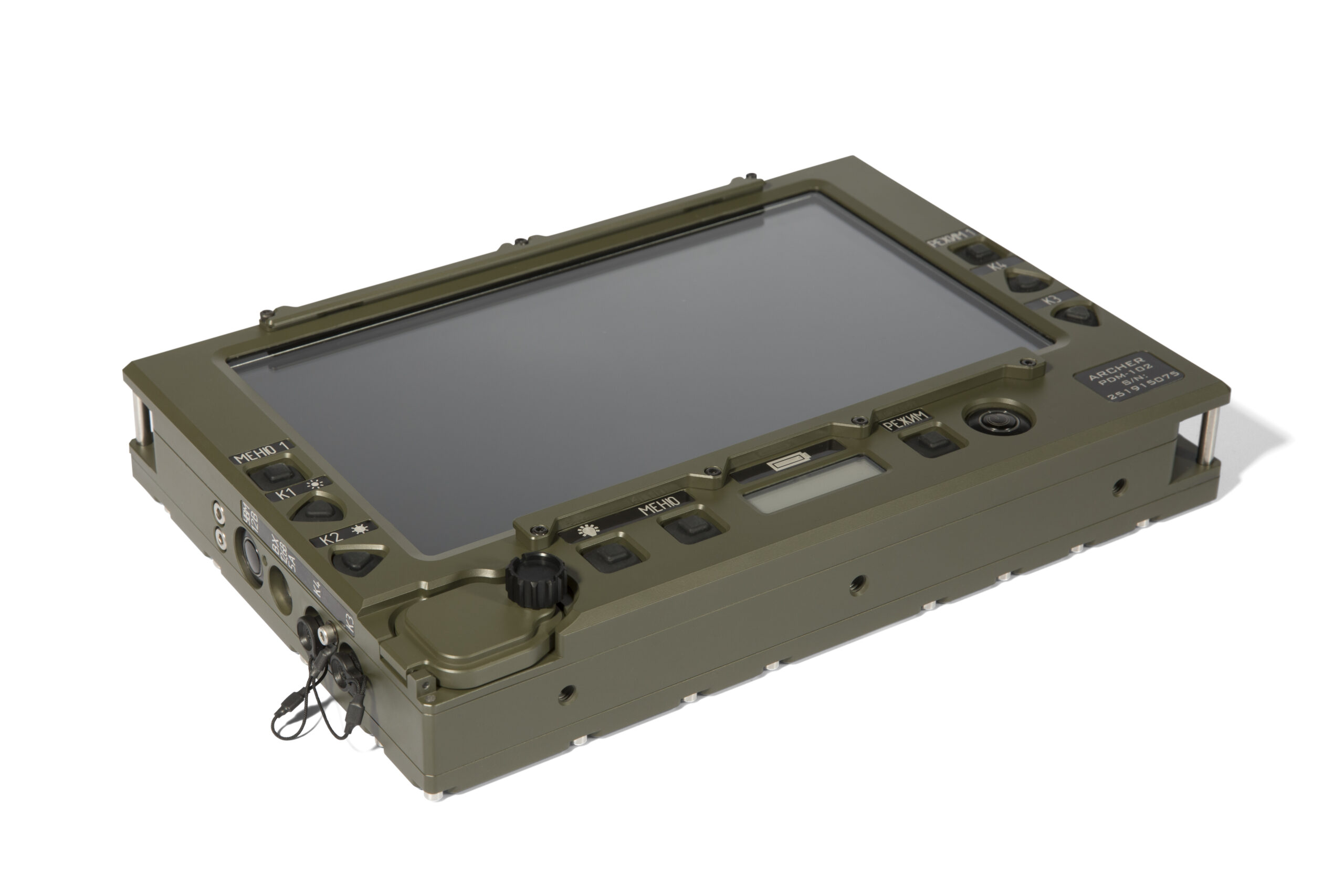

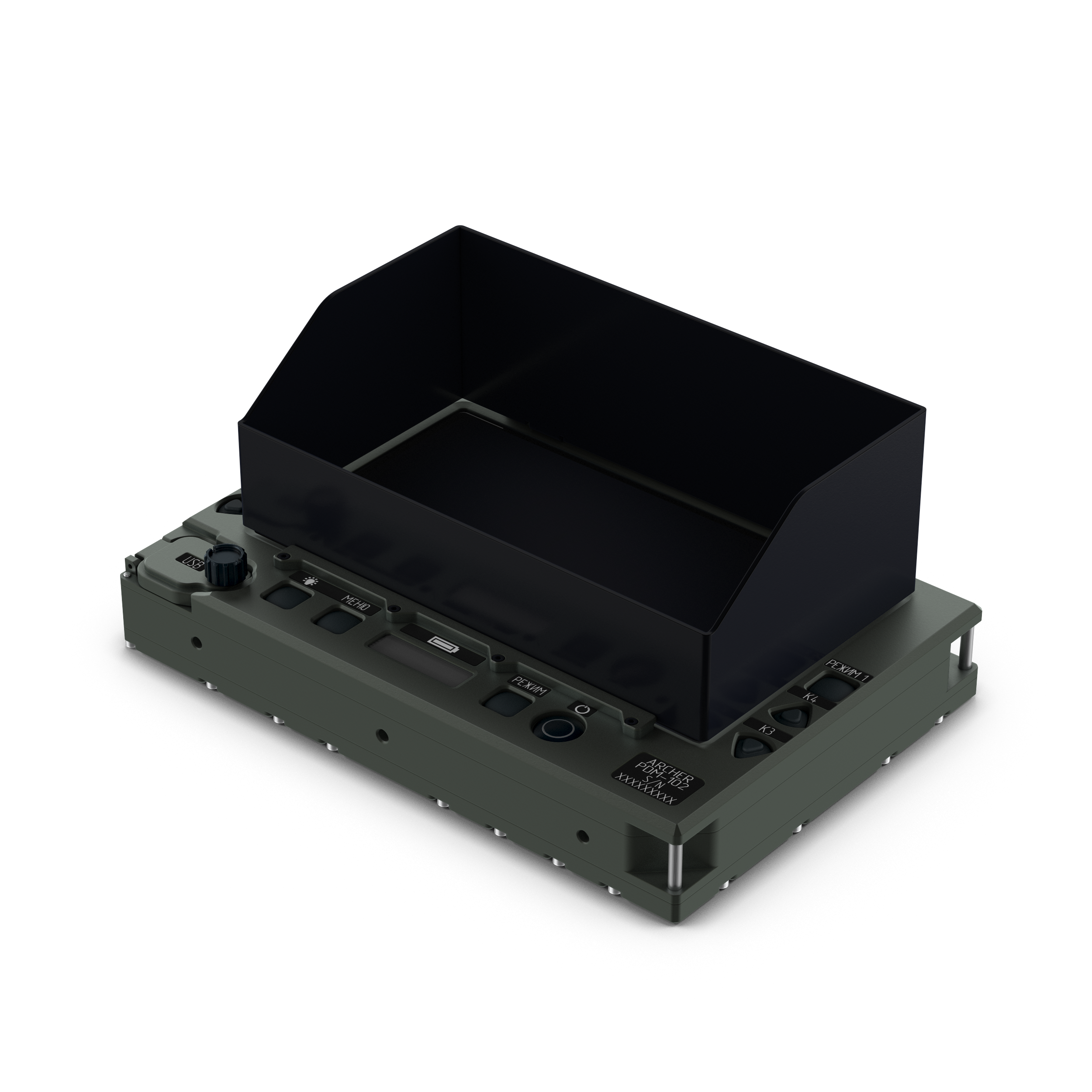

Портативний дисплейний модуль

ARCHER PDM-102

360°

Призначення

Портативний дисплейний модуль (ПДМ) призначений для приймання та відображення відеосигналу від оптико-електронних приладів прицілювання та спостереження, зокрема тепловізійних приладів серії Archer. ПДМ забезпечує дистанційне прицілювання та спостереження за обстановкою на полі бою в режимі реального часу.



Особливості та переваги

Автономність і мобільність

  • Автономне живлення, що забезпечує незалежність від зовнішніх джерел енергії
  • Компактна конструкція для зручного використання в польових умовах
  • Можливість роботи в ручному режимі або стаціонарного монтажу

Універсальність застосування

  • Сумісність із різними типами оптико-електронних приладів Archer
  • Придатний для встановлення та використання на засобах ближньої ППО за допомогою спеціального кріплення
  • Підходить як для індивідуального, так і для колективного застосування





Сценарій використання

Дистанційне прицілювання та спостереження ПДМ дозволяє оператору вести спостереження та здійснювати прицілювання з безпечної відстані, знижуючи ризики поранення від вогню противника. Завдяки комплектному кабелю довжиною 25 м можливе ведення спостереження з-за укриття, що значно підвищує захищеність особового складу.

Зенітні кулеметні установки При встановленні на засоби ближньої ППО з кулеметним озброєнням (ЗУ-23-2, ЗПУ тощо) ПДМ забезпечує ефективне виявлення та супроводження повітряних цілей.

Навчання та підготовка особового складу Можливість відеозапису дозволяє фіксувати навчальні стрільби та вправи для подальшого аналізу та підвищення кваліфікації операторів.

Контроль та демонстрація Забезпечує можливість демонстрації роботи приладів спостереження для декількох осіб одночасно та контроль якості їх функціонування.

Сумісність та підключення

Сумісне обладнання

  • Тепловізійні приціли серії Archer (TSA-9, TSA-7, TSA-10, TSA-11 та інші моделі)
  • Тепловізійні бінокуляри Archer
  • Тепловізійні монокуляри Archer
  • Інші оптико-електронні прилади спостереження з відповідним інтерфейсом

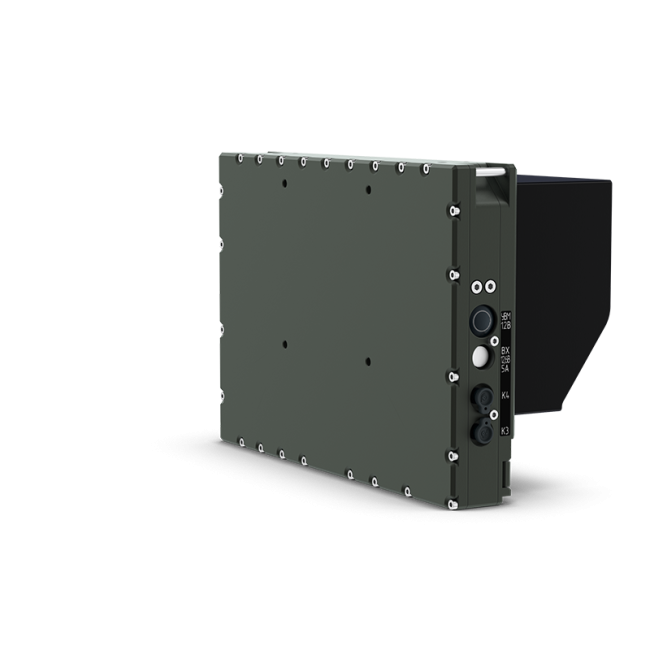

Інтерфейси підключення включає спеціалізовані з’єднувачі та кабелі, що забезпечують:

  • Передачу відеоінформації з приладу на ПДМ
  • Програмне з’єднання з приладами Archer
  • Можливість заряджання ПДМ під час роботи

Монтаж та експлуатація

Варіанти розміщення

  • Використання в руках оператора для мобільного застосування
  • Стаціонарне кріплення на зенітних кулеметних установках за допомогою спеціального кріплення
  • Встановлення на інші носії залежно від тактичних потреб

Умови експлуатації ПДМ розроблений для роботи в польових умовах і відповідає вимогам військових стандартів до обладнання, що застосовується на полі бою


Функціональність

  • Можливість одночасного підключення та перемикання між двома приладами
  • Вбудована функція відеозапису на змінний USB-флеш-накопичувач
  • Відображення відеосигналу в режимі реального часу без затримок
  • Можливість проведення навчань, демонстрації та контролю роботи приладів Archer

Технічні характеристики

Загальні параметри

Тип матриці

TFT

Розмір екрану (діагональ), дюймів

10,1

Роздільна здатність, пікселів

1024×600

Об’єм USB накопичувача для запису відео, Гб

64

Тип запису відеоінформації

по колу

Можливість перегляду відеозапису на ПДМ

так

Тип вбудованого акумулятору

Li-Pol

Ємність вбудованого акумулятора, А∙год

20

Номінальна напруга заряджання, В / сила струму, А

12,6 / 5

Час роботи ПДМ при повністю зарядженому акумуляторі в нормальних умовах, не менше, год

20

Час готовності до роботи, не більше, с

10

Живлення приладу від акумулятора ПДМ

так

Робочий діапазон температур, °С

від мінус 30 до плюс 55

Ступінь захисту по ДСТУ IEC 60529

IP67

Габаритні розміри

Габаритні розміри ПДМ (Д×Ш×В), мм

(280×190×53) ± 5 %

Маса ПДМ, (без / з кожухом), кг

(3,5 / 3,7) ± 5 %

Комплект постачання

  • Портативний дисплейний модуль Archer PDM-102 - 1
  • Зарядній пристрій від 220 В (12,6 В / 5 А) - 1
  • Кабель відео КВ-25 - 1
  • Кабель відео КВ-1 - 1
  • Кожух захисний - 1
  • Чохол захисний - 1
  • Сумка для ПДМ - 1
  • USB-флеш-накопичувач для запису відео (об’єм 64 Гб) - 2
  • USB-флеш-накопичувач з програмним забезпеченням (об’єм 16 Гб) - 1
  • Настанова щодо експлуатування - 1
  • Паспорт - 1
